PARTIE ELECTRIQUE (MODEL K3 / K4 / K5 / K6) REFER TO FIG. 20A (D-12) FOR MODEL K7

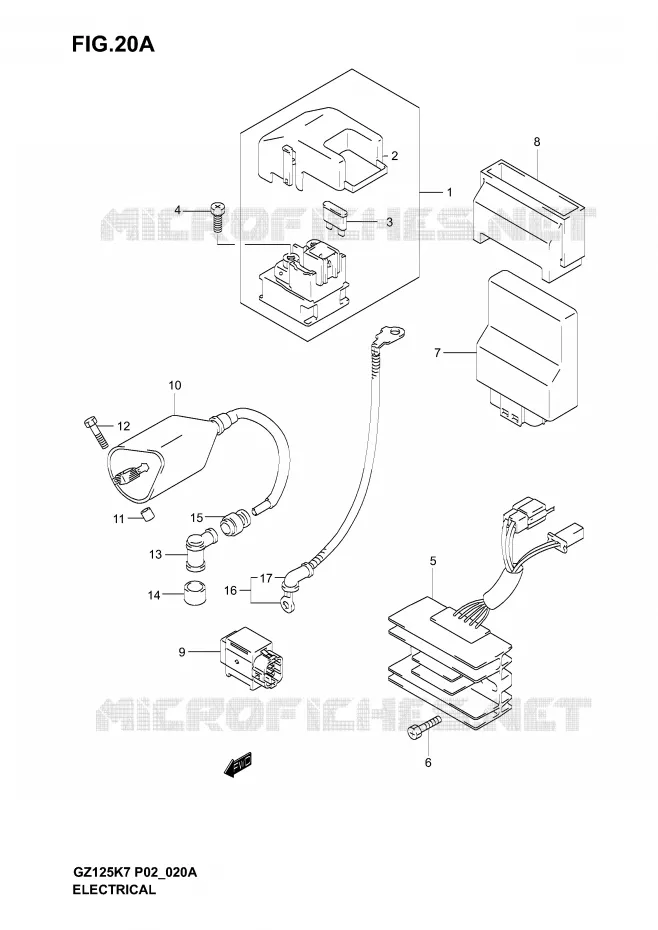

PARTIE ELECTRIQUE (MODEL K7) POUR SUZUKI MARAUDER 125 2005

COMPTEUR (MODEL K3 / K4 / K5 / K6) REFER TO FIG. 21A (D-14) FOR MODEL K7

(1) 31800-47E01-000

RELAY ASSY STARTING MOTOR
RELAY, STARTING MOTOR

(2) 31861-47E00-000

COVER
COUVRE CULASSE

(3) 09481-20102-000

FUSE,20A

(4) 09128-06013-000

VIS 6X8MM
VIS

(5) 32800-29B00-000

REDRESSEUR GN125R,V
RECTIFIER, REGULATOR

(6) 02162-0620C-000

SCREW

(7) 32920-12F00-000

CONTROL UNIT,FI
BOITIER ELECTRIQUE

(8) 32980-13G00-000

HOLDER. FI CONTROL UNIT
HOLDER, FI

(9) 33960-06G10-000

FUEL CUT SENSOR ASSY
SENSOR

(10) 33410-12F00-000

COIL ASSY,IGNITION
COIL, IGNITION

(11) 09180-06095-000

DOUILLE 6X12X10,SUPPORT BOBINE
SPACER 6X12X10

(12) 01500-0530B-000

BOLT

(13) 33510-22010-000

--> 33510-97313
CAP, SPARK PLUG

(14) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG

(15) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC

(16) 33810-C0A-E00J000

CABLE DEMARREUR

(17) 31861-48B10-000

CAOUTCHOUC PROTECTION
CAP, STARTER

	Référence	Désignation	Qté
# 1	31800-C47-E00J000 31800-47E01-000 31800C47E00J000	RELAY ASSY STARTING MOTOR RELAY, STARTING MOTOR	102,80 €
# 2	31861-C47-E00J000 31861-47E00-000 31861C47E00J000	COVER COUVRE CULASSE	13,47 €
# 3	09481-C20-102J000 09481-20102-000 09481C20102J000	FUSE, 20A	2,26 €
# 4	09128-06013-000 0912806013000 0912806013000	VIS 6X8MM VIS	1,35 €
# 5	32800-29B00-000 3280029B00000 3280029B00000	REDRESSEUR GN125R, V RECTIFIER, REGULATOR	249,25 €
# 6	02162-0620B-000 02162-0620C-000 021620620B000	SCREW	2,15 €
# 7	32920-12F00-000 3292012F00000 3292012F00000	CONTROL UNIT, FI BOITIER ELECTRIQUE	550,50 €
# 8	32980-13G00-000 3298013G00000 3298013G00000	HOLDER. FI CONTROL UNIT HOLDER, FI	27,45 €
# 9	33960-06G10-000 3396006G10000 3396006G10000	FUEL CUT SENSOR ASSY SENSOR	77,31 €
# 10	33410-12F00-000 3341012F00000 3341012F00000	COIL ASSY, IGNITION COIL, IGNITION	135,63 €
# 11	09180-06095-000 0918006095000 0918006095000	DOUILLE 6X12X10, SUPPORT BOBINE SPACER 6X12X10	3,62 €
# 12	01500-0530B-000 015000530B000 015000530B000	BOLT	Non disponible	0,00 €
# 13	33510-22010-000 3351022010000 3351022010000	--> 33510-97313 CAP, SPARK PLUG	13,98 €
# 14	33541-38210-000 33541-47D00-000 3354138210000	JOINT CAOUTCHOUC DU CAPUCHON SEAL, SPARK PLUG	8,34 €
# 15	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON CAOUTCHOUC	7,43 €
# 16	33810-C0A-E00J000 33810C0AE00J000 33810C0AE00J000	CABLE DEMARREUR	Non disponible	0,00 €
# 17	31861-C48-B10J000 31861-48B10-000 31861C48B10J000	CAOUTCHOUC PROTECTION CAP, STARTER	8,41 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
