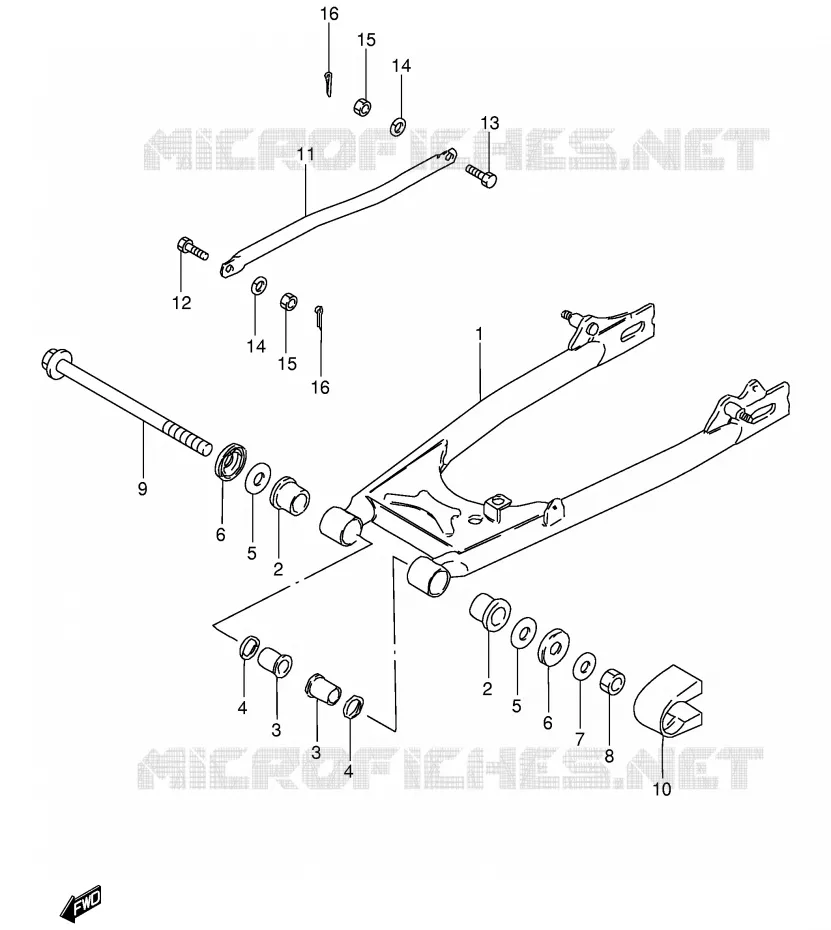

BRAS OSCILLANT ARRIERE POUR SUZUKI GS 125 1991

BRAS OSCILLANT ARRIERE (E15,E17)

(1) 61000-05310-019

BRAS OSCILLANT GS125ES
BRAS OSCILLANT

(2) 61261-05301-000

DOUILLE BRAS OSCILLANT
BUSH

(2) 61261-05301-000

DOUILLE BRAS OSCILLANT
BUSH

(3) 61251-05300-000

DOUILLE BRAS OSCILLANT
ENTRETOISE

(3) 61251-05300-000

DOUILLE BRAS OSCILLANT
ENTRETOISE

(4) 09286-20001-000

SIMMER
OIL SEAL

(4) 09286-20001-000

SIMMER
OIL SEAL

(5) 08211-14341-000

RONDELLE DE SURETE
WASHER

(5) 08211-14341-000

RONDELLE DE SURETE
WASHER

(6) 61262-45002-000

COUVERCLE
COVER, PIVOT

(6) 61262-45002-000

COUVERCLE
COVER, PIVOT

(7) 08322-0114B-000

WASHER

(8) 08319-2114A-000

NUT

(9) 61211-05302-000

SHAFT,REAR SWINGINGARM,PIVOT
SHAFT, PIVOT

(10) 61273-05310-000

BUFFER GN125
PROTECTION DE BRAS

(11) 64310-05311-019

BARRE D'ANCRAGE

(12) 09111-08012-000

VIS 8X22.5
BOLT, FRONT (8X22.5)

(13) 09111-08013-000

VIS 8X26.5
BOLT, REAR (8X26.5)

(14) 09162-08008-000

RONDELLE SURETE 8MM
LOCK WASHER

(14) 09162-08008-000

RONDELLE SURETE 8MM
LOCK WASHER

(15) 09140-08008-000

ECROU 8MM
NUT

(15) 09140-08008-000

ECROU 8MM
NUT

(16) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(16) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(16) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

(16) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

	Référence	Désignation	Qté
# 1	61000-05310-019 6100005310019 6100005310019	BRAS OSCILLANT GS125ES BRAS OSCILLANT	177,90 €
# 2	61261-05301-000 6126105301000 6126105301000	DOUILLE BRAS OSCILLANT BUSH	13,01 €
# 3	61251-05300-000 6125105300000 6125105300000	DOUILLE BRAS OSCILLANT ENTRETOISE	13,65 €
# 4	09286-20001-000 0928620001000 0928620001000	SIMMER OIL SEAL	3,95 €
# 5	08211-14341-000 0821114341000 0821114341000	RONDELLE DE SURETE WASHER	3,22 €
# 6	61262-45002-000 6126245002000 6126245002000	COUVERCLE COVER, PIVOT	6,45 €
# 7	08322-01143-000 08322-0114B-000 0832201143000	WASHER	2,66 €
# 8	08319-21148-000 08319-2114A-000 0831921148000	NUT	5,30 €
# 9	61211-05302-000 6121105302000 6121105302000	SHAFT, REAR SWINGINGARM, PIVOT SHAFT, PIVOT	15,65 €
# 10	61273-05300-000 61273-05310-000 6127305300000	BUFFER GN125 PROTECTION DE BRAS	9,32 €
# 11	64310-05311-019 6431005311019 6431005311019	BARRE D'ANCRAGE	Non disponible	0,00 €
# 12	09111-08012-000 0911108012000 0911108012000	VIS 8X22.5 BOLT, FRONT (8X22.5)	3,50 €
# 13	09111-08013-000 0911108013000 0911108013000	VIS 8X26.5 BOLT, REAR (8X26.5)	3,42 €
# 14	09162-08008-000 0916208008000 0916208008000	RONDELLE SURETE 8MM LOCK WASHER	2,62 €
# 15	09140-08008-000 0914008008000 0914008008000	ECROU 8MM NUT	1,75 €
# 16	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
