ALLUMAGE ROTOR - STATOR

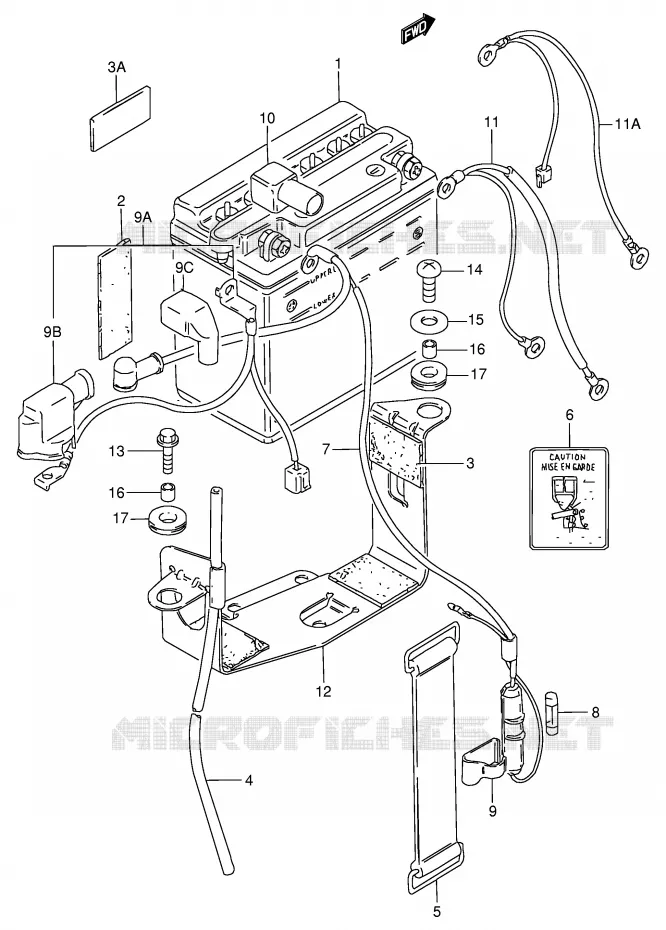

BATTERIE POUR SUZUKI GN 125 1992

PARTIE ELECTRIQUE (MODELE Z / D / K / M) REFER TO FIG.19A(E-7) FOR MODEL N/R

(1) 33610-10310-WET

BATTERY YB7-A
BATTERY (12V,8AH)

(2) 33651-37000-000

CAOUTCHOUC MOUSSE 170X95X3
PROTECTOR

(3) 33651-37000-000

CAOUTCHOUC MOUSSE 170X95X3
PROTECTOR

(4) 33680-16A11-000

HOSE,BATTERY EXHAUST L:780
HOSE, BATTERY EXHAUST

(5) 09462-00020-000

BANDE CAOUTCHOUC
O RING,D:3.5,ID:61.0

(5) 09462-00028-000

BANDE CAOUTCHOUC
O RING,D:3.5,ID:61.0

(6) 33690-05360-000

PLATE, CAUTION

(7) 36740-11500-000

SUPPORT DE FUSIBLE
CABLE DE BATTERIE

(8) 09481-15001-000

FUSIBLE 15A
FUSE (15A)

(9) 36791-46700-000

AGRAFE
PORTE FUSIBLE

(10) 33624-45000-000

CAPUCHON PROTECTION
CAP, TERMINAL

(11) 33850-34500-000

CORD,BATTER MINUS
FIL DE BATTERIE

(11A) 33860-05550-000

WIRE,BATTERY MINUS LEAD
FIL DE BATTERIE

(12) 41540-38301-000

HOLDER COMP,BATTERY
HOLDER, BATTERY

(13) 09116-06168-000

VIS 6X16MM
BOLT,6X16

(14) 09129-06003-000

PARAFUSO
SCREW, BATTERY HOLDER FRONT

(15) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(16) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(16) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(17) 09320-08510-000

CUSHION (8.5X20X8)

(17) 09320-08510-000

CUSHION (8.5X20X8)

(17) 09320-08510-000

CUSHION (8.5X20X8)
CUSHION(8.5X20X8)

(17) 09320-08510-000

CUSHION (8.5X20X8)
CUSHION(8.5X20X8)

(17) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(17) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(17) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(17) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(3A) 33652-08420-000

PROTECTOR,BATTERY,70X100X6
CUSHION

(9A) 33820-053A0-000

CABLE DE BATTERIE (+)
WIRE, BATTERY (+)

(9B) 31861-10D00-000

CAPUCHON PROT.,RELAIS DEMARR.
CHAPEAU

(9C) 33624-43500-000

CAPUCHON PROTECTION
CHAPEAU

	Référence	Désignation	Qté
# 1	33610-10310-000 33610-10310-WET 3361010310000	BATTERY YB7-A BATTERY (12V, 8AH)	76,15 €
# 2	33651-37000-000 3365137000000 3365137000000	CAOUTCHOUC MOUSSE 170X95X3 PROTECTOR	7,16 €
# 3	33651-37000-000 3365137000000 3365137000000	CAOUTCHOUC MOUSSE 170X95X3 PROTECTOR	7,16 €
# 3A	33652-28000-000 33652-08420-000 3365228000000	PROTECTOR, BATTERY, 70X100X6 CUSHION	7,48 €
# 4	33680-16A10-000 33680-16A11-000 3368016A10000	HOSE, BATTERY EXHAUST L:780 HOSE, BATTERY EXHAUST	8,50 €
# 5	09462-00020-000 0946200020000 0946200020000	BANDE CAOUTCHOUC O RING, D:3.5, ID:61.0	8,43 €
# 5	09462-00028-000 0946200028000 0946200028000	BANDE CAOUTCHOUC O RING, D:3.5, ID:61.0	Non disponible	0,00 €
# 6	33690-05360-000 3369005360000 3369005360000	PLATE, CAUTION	Non disponible	0,00 €
# 7	36740-11500-000 3674011500000 3674011500000	SUPPORT DE FUSIBLE CABLE DE BATTERIE	Non disponible	0,00 €
# 8	09481-15001-000 0948115001000 0948115001000	FUSIBLE 15A FUSE (15A)	2,73 €
# 9	36791-46700-000 3679146700000 3679146700000	AGRAFE PORTE FUSIBLE	10,76 €
# 9A	33820-053A0-000 33820053A0000 33820053A0000	CABLE DE BATTERIE (+) WIRE, BATTERY (+)	42,70 €
# 9B	31861-10D00-000 3186110D00000 3186110D00000	CAPUCHON PROT., RELAIS DEMARR. CHAPEAU	7,08 €
# 9C	33624-43500-000 3362443500000 3362443500000	CAPUCHON PROTECTION CHAPEAU	6,94 €
# 10	33624-45000-000 3362445000000 3362445000000	CAPUCHON PROTECTION CAP, TERMINAL	6,10 €
# 11A	33860-05550-000 3386005550000 3386005550000	WIRE, BATTERY MINUS LEAD FIL DE BATTERIE	15,66 €
# 11	33850-34500-000 3385034500000 3385034500000	CORD, BATTER MINUS FIL DE BATTERIE	Non disponible	0,00 €
# 12	41540-38301-000 4154038301000 4154038301000	HOLDER COMP, BATTERY HOLDER, BATTERY	19,97 €
# 13	09116-06168-000 0911606168000 0911606168000	VIS 6X16MM BOLT, 6X16	2,86 €
# 14	09129-06003-000 0912906003000 0912906003000	PARAFUSO SCREW, BATTERY HOLDER FRONT	2,31 €
# 15	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 16	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 RONDELLE	2,13 €
# 17	09320-08007-000 09320-08510-000 0932008007000	CUSHION (8.5X20X8)	3,15 €
