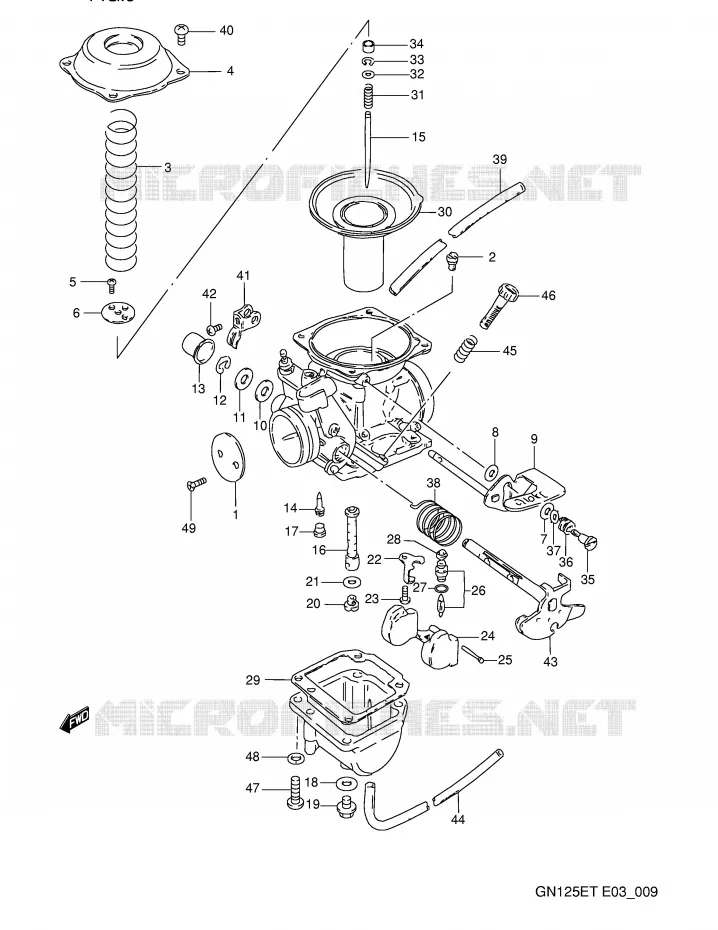

CARBURATEUR (MODELE M / N / P / R) POUR SUZUKI GN 125 1991

CARBURATEUR (MODELE S / T)

(1) 13551-33200-000

VALVE, THROTTLE (125)

(2) 09491-36005-000

GICLEUR 2 180
JET,MAIN

(3) 13503-05350-000

RESSORT

(4) 13502-05500-000

COVER,DIAPHRAGM
COUVRE CULASSE

(5) 02112-3308A-000

.SCREW

(6) 13389-37400-000

PLAQUE
WASHER,THRUST

(7) 13431-05300-000

RONDELLE
PACKING

(8) 09160-04015-000

.WASHER

(9) 13410-05300-000

AXE

(10) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(11) 13557-47070-000

GASKET,THROTTLE SHAFT
PACKING

(12) 13617-44080-000

E RING,THROTTLE SHAFT
E RING

(13) 13578-47070-000

CAP,THROTTLE SHAFT
CAP

(14) 09492-35008-000

GICLEUR RALENTI GR.35 TYP 9
JET,PILOT(35)

(15) 13383-05300-000

NEEDLE,JET

(15) 13383-05400-000

NEEDLE, JET (4FCH1-1)

(16) 09494-00370-000

GICLEUR A AIGUILLE (P-2)
JET, NEEDLE (P-2)

(16) 09494-00740-000

JET, NEEDLE (O-8)

(17) 13357-44080-000

TETON
SCREW

(18) 13246-44080-000

JOINT TORIQUE
WASHER

(19) 13247-44080-000

VIS DE VIDANGE
SCREW, DRAIN

(20) 09491-97003-000

GICLEUR 3 97.5
JET,MAIN,97.5

(20) 09491-20012-000

GICLEUR 3 102.5
JET,MAIN(102.5)

(21) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(22) 13373-39110-000

PLAQUE
WASHER,THRUST

(22) 13373-11400-000

PLAQUE
WASHER,THRUST

(23) 02112-0406B-000

.SCREW

(24) 13250-05300-000

FLOTTEUR

(25) 13254-92311-000

AXE DE FLOTTEUR
PIN 16X10

(26) 13370-44500-000

POINTEAU DU FLOTTEUR CPL.(2.0)
VALVE ASSY, NEEDLE (2.0)

(27) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(28) 13376-19F00-000

FILTER
FILTER NET ASSY

(29) 13251-20E20-000

JOINT CARTER DE FLOTTEUR AN125
JOINT

(30) KIT2246

KIT2246
.DIAPHRAGM ASSY

(31) 13388-44030-000

RESSORT
SPRING

(32) 13382-44030-000

RONDELLE
WASHER

(33) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(34) 13387-47010-000

BAGUE
RING

(35) 13438-33110-000

VIS
SCREW

(36) 13426-43010-000

RESSORT
SPRING

(37) 13615-43010-000

WASHER,STARTER SHAFT
WASHER

(38) 13573-37100-000

SPRING

(39) 09352-50005-600

HOSE (5X8.2X600)
.HOSE, AIR VENT (5X8X550→500)

(40) 02112-0508A-000

.SCREW

(41) 13422-05300-000

LEVIER

(42) 13605-20C00-000

SCREW,SENSOR
SCREW

(43) 13550-05300-000

SHAFT ASSY, THROTTLE

(44) 09355-35007-600

HOSE (3.5X7.5X600)
.HOSE (3.5X6.5X600)

(44) 09351-35653-600

TUYAU 3.5X6.5X600
.HOSE (3.5X6.5X500→225)

(45) 13268-37420-000

RESSORT
SPRING

(46) 13267-25D00-000

VIS
.ADJUSTER

(47) 02112-0416A-000

.SCREW

(48) 08321-0104A-000

WASHER,LOCK
.LOCK WASHER

(49) 13604-44080-000

SCREW,THROTTLE VALVE
SCREW

99x

(99x) 13200-05300-000

CARBURETOR ASSY

(99x) 13200-05301-000

DISCONTINUED

(99x) 13200-05400-000

DISCONTINUED

(99x) 13200-05401-000

DISCONTINUED

	Référence	Désignation	Qté
# 1	13551-33200-000 1355133200000 1355133200000	VALVE, THROTTLE (125)	Non disponible	0,00 €
# 2	09491-36005-000 0949136005000 0949136005000	GICLEUR 2 180 JET, MAIN	11,45 €
# 3	13503-33200-000 13503-05350-000 1350333200000	RESSORT	12,82 €
# 4	13502-33210-000 13502-05500-000 1350233210000	COVER, DIAPHRAGM COUVRE CULASSE	25,02 €
# 5	13399-34010-000 02112-3308A-000 1339934010000	.SCREW	2,40 €
# 6	13389-37400-000 1338937400000 1338937400000	PLAQUE WASHER, THRUST	5,86 €
# 7	13431-05300-000 1343105300000 1343105300000	RONDELLE PACKING	5,37 €
# 8	13432-44110-000 09160-04015-000 1343244110000	.WASHER	1,86 €
# 9	13410-05300-000 1341005300000 1341005300000	AXE	20,87 €
# 10	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	4,35 €
# 11	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT PACKING	7,48 €
# 12	13617-44080-000 1361744080000 1361744080000	E RING, THROTTLE SHAFT E RING	4,88 €
# 13	13578-47070-000 1357847070000 1357847070000	CAP, THROTTLE SHAFT CAP	6,35 €
# 14	09492-35008-000 0949235008000 0949235008000	GICLEUR RALENTI GR.35 TYP 9 JET, PILOT(35)	8,85 €
# 15	13383-05300-000 1338305300000 1338305300000	NEEDLE, JET	Non disponible	0,00 €
# 15	13383-05400-000 1338305400000 1338305400000	NEEDLE, JET (4FCH1-1)	Non disponible	0,00 €
# 16	09494-00370-000 0949400370000 0949400370000	GICLEUR A AIGUILLE (P-2) JET, NEEDLE (P-2)	25,67 €
# 16	09494-00740-000 0949400740000 0949400740000	JET, NEEDLE (O-8)	Non disponible	0,00 €
# 17	13357-44080-000 1335744080000 1335744080000	TETON SCREW	6,28 €
# 18	13246-44080-000 1324644080000 1324644080000	JOINT TORIQUE WASHER	5,46 €
# 19	13247-44080-000 1324744080000 1324744080000	VIS DE VIDANGE SCREW, DRAIN	11,54 €
# 20	09491-20012-000 0949120012000 0949120012000	GICLEUR 3 102.5 JET, MAIN(102.5)	8,76 €
# 20	09491-97003-000 0949197003000 0949197003000	GICLEUR 3 97.5 JET, MAIN, 97.5	10,91 €
# 21	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 22	13373-11400-000 1337311400000 1337311400000	PLAQUE WASHER, THRUST	8,12 €
# 22	13373-39110-000 1337339110000 1337339110000	PLAQUE WASHER, THRUST	8,70 €
# 23	02112-04066-000 02112-0406B-000 0211204066000	.SCREW	2,09 €
# 24	13250-05300-000 1325005300000 1325005300000	FLOTTEUR	27,40 €
# 25	13254-92311-000 1325492311000 1325492311000	AXE DE FLOTTEUR PIN 16X10	2,28 €
# 26	13370-44500-000 1337044500000 1337044500000	POINTEAU DU FLOTTEUR CPL.(2.0) VALVE ASSY, NEEDLE (2.0)	43,68 €
# 27	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 28	13376-84110-000 13376-19F00-000 1337684110000	FILTER FILTER NET ASSY	11,16 €
# 29	13251-05400-000 13251-20E20-000 1325105400000	JOINT CARTER DE FLOTTEUR AN125 JOINT	12,51 €
# 30	13500-33200-000 1350033200000	KIT2246 .DIAPHRAGM ASSY	Non disponible	0,00 €
# 31	13388-44030-000 1338844030000 1338844030000	RESSORT SPRING	6,83 €
# 32	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,39 €
# 33	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 34	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 35	13438-33110-000 1343833110000 1343833110000	VIS SCREW	6,32 €
# 36	13426-43010-000 1342643010000 1342643010000	RESSORT SPRING	7,36 €
# 37	13615-43010-000 1361543010000 1361543010000	WASHER, STARTER SHAFT WASHER	4,26 €
# 38	13573-37100-000 1357337100000 1357337100000	SPRING	Non disponible	0,00 €
# 39	13684-22A00-000 09352-50005-600 1368422A00000	HOSE (5X8.2X600) .HOSE, AIR VENT (5X8X550→500)	8,56 €
# 40	02112-05086-000 02112-0508A-000 0211205086000	.SCREW	2,00 €
# 41	13422-05300-000 1342205300000 1342205300000	LEVIER	Non disponible	0,00 €
# 42	13605-31210-000 13605-20C00-000 1360531210000	SCREW, SENSOR SCREW	6,15 €
# 43	13550-05300-000 1355005300000 1355005300000	SHAFT ASSY, THROTTLE	Non disponible	0,00 €
# 44	13683-37420-000 09351-35653-600 1368337420000	TUYAU 3.5X6.5X600 .HOSE (3.5X6.5X500→225)	5,50 €
# 44	13683-45070-000 09355-35007-600 1368345070000	HOSE (3.5X7.5X600) .HOSE (3.5X6.5X600)	8,56 €
# 45	13268-37420-000 1326837420000 1326837420000	RESSORT SPRING	5,72 €
# 46	13267-37100-000 13267-25D00-000 1326737100000	VIS .ADJUSTER	10,40 €
# 47	02112-04166-000 02112-0416A-000 0211204166000	.SCREW	1,62 €
# 48	08321-21046-000 08321-0104A-000 0832121046000	WASHER, LOCK .LOCK WASHER	2,42 €
# 49	13604-44080-000 1360444080000 1360444080000	SCREW, THROTTLE VALVE SCREW	5,66 €
# 99x	13200-05300-000 1320005300000 1320005300000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-05301-000 1320005301000 1320005301000	DISCONTINUED	Non disponible	0,00 €
# 99x	13200-05400-000 1320005400000 1320005400000	DISCONTINUED	Non disponible	0,00 €
# 99x	13200-05401-000 1320005401000 1320005401000	DISCONTINUED	Non disponible	0,00 €
