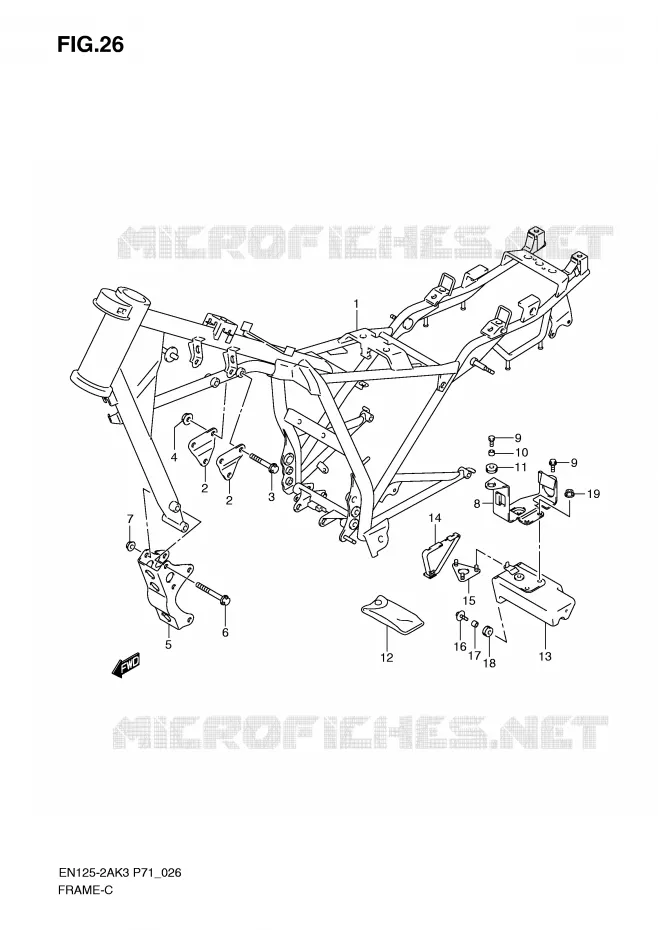

CADRE POUR SUZUKI EN 125 2007

REPOSE PIEDS (EN125-2AK3 / AK7 / AK8) REFER TO FIG.28A(F- 5) FOR EN125HUK4/HUZK6/HUK7/HUK8

(1) 41100-45F13-000

FRAME

(1) 41100-45F26-000

FRAME

(1) 41100-45FD0-000

FRAME

(1) 41100-45FE0-000

FRAME

(2) 41991-05302-000

PLATE.ENGINE MOUNT
PLATE, UPPER

(2) 41991-05302-000

PLATE.ENGINE MOUNT
PLATE, UPPER

(3) 01550-08507-000

VIS 8X50MM
BOLT

(4) 08319-3108A-000

NUT

(5) 41992-05300-000

PLAQUE FIXATION MOTEUR
PLATE

(6) 01550-0865B-000

BOLT
BOLT, LOWER

(7) 08319-3108A-000

NUT

(8) 41540-38301-000

HOLDER COMP,BATTERY
HOLDER, BATTERY

(8) 41540-05300-000

HOLDER, BATTERY

(9) 09116-06168-000

VIS 6X16MM
BOLT, REAR

(9) 09116-06168-000

VIS 6X16MM
BOLT, REAR

(10) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(11) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(12) 96510-45F10-000

TOOL ASSY

(13) 47431-05300-000

BOX D'OUTILS
BAC A OUTILS

(14) 47432-05300-000

COUVERCLE
CAP

(15) 47440-05301-000

PLAQUE SUPPORT
WASHER,THRUST

(16) 09116-06168-000

VIS 6X16MM
BOLT

(17) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(18) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(19) 08316-1006B-000

NUT

	Référence	Désignation	Qté
# 1	41100-45F13-000 4110045F13000 4110045F13000	FRAME	Non disponible	0,00 €
# 1	41100-45F26-000 4110045F26000 4110045F26000	FRAME	Non disponible	0,00 €
# 1	41100-45FD0-000 4110045FD0000 4110045FD0000	FRAME	Non disponible	0,00 €
# 1	41100-45FE0-000 4110045FE0000 4110045FE0000	FRAME	Non disponible	0,00 €
# 2	41991-05300-000 4199105300000	PLATE.ENGINE MOUNT PLATE, UPPER	Non disponible	0,00 €
# 3	09103-08081-000 01550-08507-000 0910308081000	VIS 8X50MM BOLT	4,57 €
# 4	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 5	41992-05300-000 4199205300000 4199205300000	PLAQUE FIXATION MOTEUR PLATE	13,84 €
# 6	01550-0865B-000 015500865B000 015500865B000	BOLT BOLT, LOWER	4,35 €
# 7	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 8	41540-38301-000 4154038301000 4154038301000	HOLDER COMP, BATTERY HOLDER, BATTERY	19,97 €
# 8	41540-05300-000 4154005300000 4154005300000	HOLDER, BATTERY	Non disponible	0,00 €
# 9	09116-06168-000 0911606168000 0911606168000	VIS 6X16MM BOLT, REAR	2,86 €
# 10	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 RONDELLE	2,13 €
# 11	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 12	96510-45F10-000 9651045F10000 9651045F10000	TOOL ASSY	Non disponible	0,00 €
# 13	47431-05300-000 4743105300000 4743105300000	BOX D'OUTILS BAC A OUTILS	20,99 €
# 14	47432-05300-000 4743205300000 4743205300000	COUVERCLE CAP	6,81 €
# 15	47440-05301-000 4744005301000 4744005301000	PLAQUE SUPPORT WASHER, THRUST	5,13 €
# 16	09116-06168-000 0911606168000 0911606168000	VIS 6X16MM BOLT	2,86 €
# 17	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 RONDELLE	2,13 €
# 18	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 19	08316-1006B-000 083161006B000 083161006B000	NUT	3,42 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
