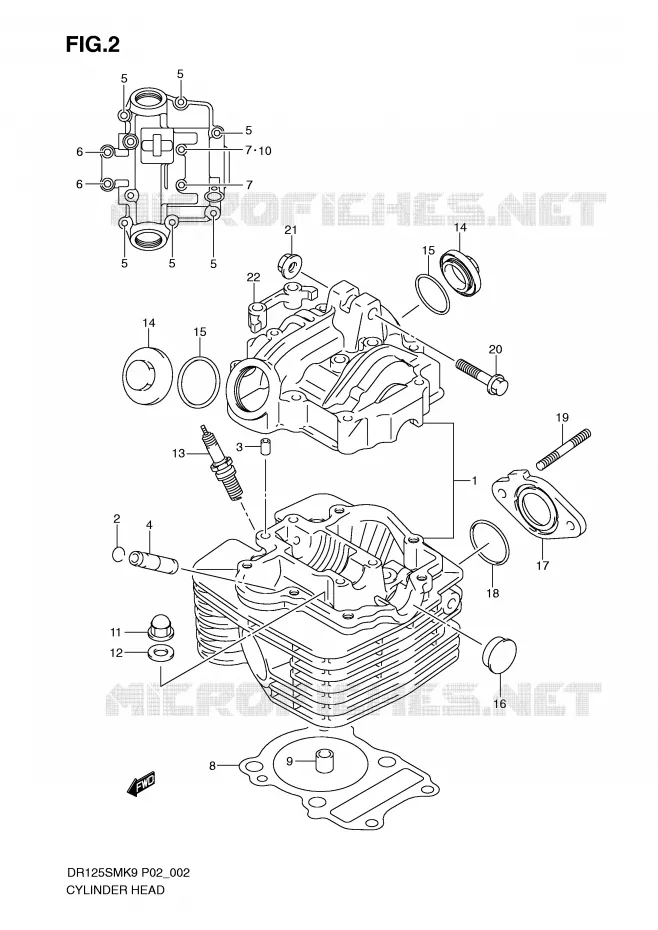

Vue éclatée

KIT JOINTS

CULASSE POUR SUZUKI DR 125 2009

CYLINDRE

(1) 11100-24H00-000

HEAD ASSY. CYLINDER
CULASSE

(2) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(3) 09206-08001-000

DOUILLE 6.2X8X11
PIN 16X10

(4) 11115-12F70-000

GUIDE, VALVE RV125
GUIDE, VALVE (OS:0.3)

(5) 01550-0635A-000

BOLT
BOLT,L:35

(5) 01550-0635A-000

BOLT
BOLT,L:35

(5) 01550-0635A-000

BOLT
BOLT,L:35

(5) 01550-0635A-000

BOLT
BOLT,L:35

(5) 01550-0635A-000

BOLT
BOLT,L:35

(6) 01550-0650A-000

BOLT (6X50)
BOULON

(6) 01550-0650A-000

BOLT (6X50)
BOULON

(7) 01550-0660A-000

BOLT (6X60)
BOLT

(7) 01550-0660A-000

BOLT (6X60)
BOLT

(8) 11141-12F50-000

GASKET. CYLINDER HEAD
JOINT DE CULASSE

(9) 04211-11169-000

DOUILLE L:16
PIN, CYLINDER HEAD

(10) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(11) 09159-08074-000

ECROU 8MM
NUT

(12) 09168-08032-000

GASKET (8.5X17X2.3)

(13) 09482-00456-000

SPARK PLUG (CR8E)

(13) 09482-00457-000

SPARK PLUG (U24ESR-N)

(13) 09482-00458-000

SPARK PLUG (CR9E)

(13) 09482-00459-000

--> 09482-00458
SPARK PLUG (U27ESR-N)

(13) 09482-00515-000

--> 09482-00516
SPARK PLUG (U22ESR-N)

(13) 09482-00516-000

SPARK PLUG (CR7E)

(14) 11175-18910-000

CAP, INSPECTION

(14) 11175-18910-000

CAP, INSPECTION

(15) 09280-30001-000

JOINT TORIQUE 29.5X3
O RING (D:3.0,ID:29.5)

(15) 09280-30001-000

JOINT TORIQUE 29.5X3
O RING (D:3.0,ID:29.5)

(16) 09241-22002-000

COUVERCLE CAOUTCHOUC
PLUG, HEAD

(17) 13128-24H00-000

INSULATOR

(18) 09280-32006-000

JOINT TORIQUE D: 2.4, ID: 31.7
O RING

(19) 01421-0620B-000

STUD BOLT
BOLT

(20) 09103-08289-000

BOLT
BOULON

(21) 08319-3108A-000

NUT

(22) 12865-25H00-000

RETAINER, ROCKER AMR SHAFT

	Référence	Désignation	Qté
# 1	11100-24H00-000 1110024H00000 1110024H00000	HEAD ASSY. CYLINDER CULASSE	507,05 €
# 2	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,42 €
# 3	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 PIN 16X10	2,26 €
# 4	11115-12F70-000 1111512F70000 1111512F70000	GUIDE, VALVE RV125 GUIDE, VALVE (OS:0.3)	22,65 €
# 5	01550-0635A-000 015500635A000 015500635A000	BOLT BOLT, L:35	2,88 €
# 6	01550-0650A-000 015500650A000 015500650A000	BOLT (6X50) BOULON	3,19 €
# 7	01550-0660A-000 015500660A000 015500660A000	BOLT (6X60) BOLT	3,97 €
# 8	11141-12F50-000 1114112F50000 1114112F50000	GASKET. CYLINDER HEAD JOINT DE CULASSE	16,44 €
# 9	04211-11169-000 0421111169000 0421111169000	DOUILLE L:16 PIN, CYLINDER HEAD	2,26 €
# 10	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 11	09159-08049-000 09159-08074-000 0915908049000	ECROU 8MM NUT	6,41 €
# 12	09168-08032-000 0916808032000 0916808032000	GASKET (8.5X17X2.3)	2,57 €
# 13	09482-00456-000 0948200456000 0948200456000	SPARK PLUG (CR8E)	Non disponible	0,00 €
# 13	09482-00457-000 0948200457000 0948200457000	SPARK PLUG (U24ESR-N)	Non disponible	0,00 €
# 13	09482-00458-000 0948200458000 0948200458000	SPARK PLUG (CR9E)	Non disponible	0,00 €
# 13	09482-00459-000 0948200459000 0948200459000	--> 09482-00458 SPARK PLUG (U27ESR-N)	Non disponible	0,00 €
# 13	09482-00515-000 0948200515000 0948200515000	--> 09482-00516 SPARK PLUG (U22ESR-N)	Non disponible	0,00 €
# 13	09482-00516-000 0948200516000 0948200516000	SPARK PLUG (CR7E)	Non disponible	0,00 €
# 14	11175-18910-000 1117518910000 1117518910000	CAP, INSPECTION	10,59 €
# 15	09280-30001-000 0928030001000 0928030001000	JOINT TORIQUE 29.5X3 O RING (D:3.0, ID:29.5)	1,80 €
# 16	09241-22002-000 0924122002000 0924122002000	COUVERCLE CAOUTCHOUC PLUG, HEAD	5,83 €
# 17	13128-24H00-000 1312824H00000 1312824H00000	INSULATOR	15,51 €
# 18	09280-32006-000 0928032006000 0928032006000	JOINT TORIQUE D: 2.4, ID: 31.7 O RING	Non disponible	0,00 €
# 19	01421-0620C-000 01421-0620B-000 014210620C000	STUD BOLT BOLT	2,66 €
# 20	09103-08289-000 0910308289000 0910308289000	BOLT BOULON	4,50 €
# 21	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 22	12865-25H00-000 1286525H00000 1286525H00000	RETAINER, ROCKER AMR SHAFT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki DR 125 SM de DR. Nous restons à votre disposition pour toute question.
