SUPPORT - CARENAGES DE PHARE (MODELE X / Y)

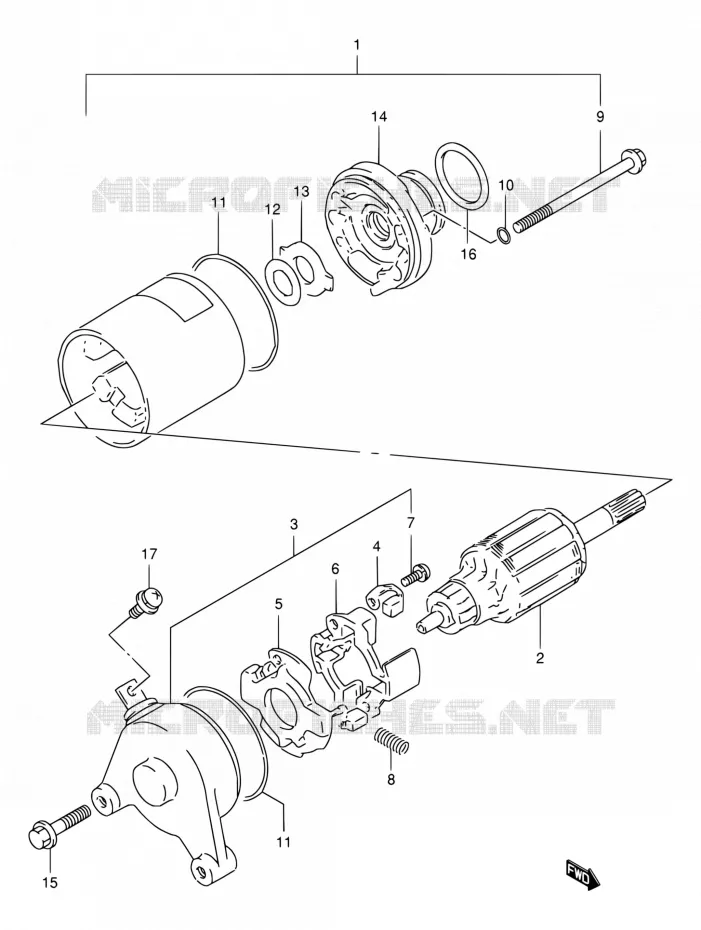

DEMARREUR (MODELE R / S / T / V / W / X) POUR SUZUKI DR 125 1999

ALLUMAGE ROTOR - STATOR

(1) 31100-05510-000

DEMARREUR
MOTOR ASSY, STARTING

(2) 31310-11D00-000

ROTOR, DEMARREUR GN125R,V
.ARMATURE

(3) 31175-42A01-000

.FRAME ASSY, COMMUTATOR, END

(4) 31132-32C10-000

CARBON NU, DEMARREUR
..BRUSH

(5) 31130-32C20-000

PLAQUE SUPPORT INTER., DEMARR.
..BRUSH SUB ASSY

(6) 31133-32C10-000

SUPPORT DES CARBONS, DEMARREUR
..HOLDER, BRUSH

(7) 02112-3412B-000

..SCREW

(8) 31135-32C10-000

RESSORT
.SPRING

(9) 31281-32C10-000

VIS DE DEMARREUR EXTERIEUR
.BOLT

(10) 31156-38300-000

JOINT TORIQUE
.O RING

(11) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
.O RING

(11) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
.O RING

(12) 31361-38300-000

RONDELLE
.SHIM, NO.3

(13) 31361-32C10-000

RONDELLE BLOCAGE
.PLATE, LOCK

(14) 31150-06C00-000

COUVERCLE DE DEMARREUR
.BRACKET

(15) 01547-0630B-000

BOLT

(16) 09280-24003-000

JOINT TORIQUE D:3 ID: 24.5
O RING (D:3,ID:24.5)

(17) 09137-05004-000

VIS 5X8MM, CONNECTION DE CABLE
SCREW (5X8)

	Référence	Désignation	Qté
# 1	31100-05501-000 31100-05510-000 3110005501000	DEMARREUR MOTOR ASSY, STARTING	822,16 €
# 2	31310-11D00-000 3131011D00000 3131011D00000	ROTOR, DEMARREUR GN125R, V .ARMATURE	254,64 €
# 3	31175-42A01-000 3117542A01000 3117542A01000	.FRAME ASSY, COMMUTATOR, END	93,13 €
# 4	31132-32C10-000 3113232C10000 3113232C10000	CARBON NU, DEMARREUR ..BRUSH	17,30 €
# 5	31130-32C20-000 3113032C20000 3113032C20000	PLAQUE SUPPORT INTER., DEMARR. ..BRUSH SUB ASSY	32,57 €
# 6	31133-32C10-000 3113332C10000 3113332C10000	SUPPORT DES CARBONS, DEMARREUR ..HOLDER, BRUSH	13,78 €
# 7	02112-34123-000 02112-3412B-000 0211234123000	..SCREW	2,22 €
# 8	31135-32C10-000 3113532C10000 3113532C10000	RESSORT .SPRING	8,61 €
# 9	31281-32C10-000 3128132C10000 3128132C10000	VIS DE DEMARREUR EXTERIEUR .BOLT	10,45 €
# 10	31156-38300-000 3115638300000 3115638300000	JOINT TORIQUE .O RING	5,55 €
# 11	31264-32C10-000 3126432C10000 3126432C10000	JOINT TORIQUE, DEMARREUR .O RING	13,78 €
# 12	31361-38300-000 3136138300000 3136138300000	RONDELLE .SHIM, NO.3	2,53 €
# 13	31361-32C10-000 3136132C10000 3136132C10000	RONDELLE BLOCAGE .PLATE, LOCK	3,99 €
# 14	31150-06C00-000 3115006C00000 3115006C00000	COUVERCLE DE DEMARREUR .BRACKET	103,88 €
# 15	01547-06303-000 01547-0630B-000 0154706303000	BOLT	3,08 €
# 16	09280-24003-000 0928024003000 0928024003000	JOINT TORIQUE D:3 ID: 24.5 O RING (D:3, ID:24.5)	1,97 €
# 17	09137-05004-000 0913705004000 0913705004000	VIS 5X8MM, CONNECTION DE CABLE SCREW (5X8)	1,86 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au DEMARREUR (MODELE R/S/T/V/W/X) de votre Suzuki DR 125 de DR. Nous restons à votre disposition pour toute question.
