CULASSE POUR SUZUKI DR 125 1996

CYLINDRE

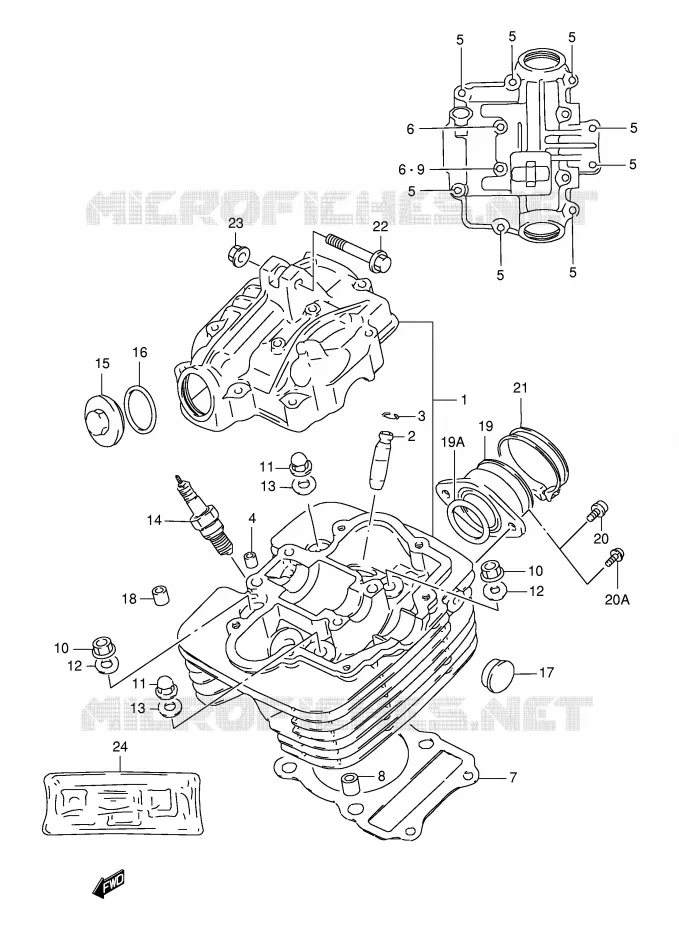

CULASSE pour Suzuki DR 125 1996

(1)  11100-44A20-000
HEAD ASSY,CYLINDER
CULASSE

(2)  11115-05270-000
GUIDE SOUPAPE
GUIDE, VALVE

(3)  09381-10004-000
CIRCLIP
SNAP RING

(4)  09206-08001-000
DOUILLE 6.2X8X11
PIN 16X10

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT
BOLT. CYLINDER HEAD BOLT

(6)  01550-0660A-000
BOLT (6X60)
BOLT

(6)  01550-0660A-000
BOLT (6X60)
BOLT

(6)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(6)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(7)  11141-05202-000
CYLINDER HEAD GASKET
JOINT

(8)  04211-11169-000
DOUILLE L:16
PIN

(9)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(10)  08316-1008B-000
NUT

(10)  08316-1008B-000
NUT

(10)  08316-1008B-000
NUT
NUT

(10)  08316-1008B-000
NUT
NUT

(11)  09159-08074-000
ECROU 8MM
NUT

(11)  09159-08074-000
ECROU 8MM
NUT

(11)  09159-08074-000
ECROU 8MM
NUT
ECROU 8MM

(11)  09159-08074-000
ECROU 8MM
NUT
ECROU 8MM

(11)  09159-08074-000
ECROU 8MM
NUT

(11)  09159-08074-000
ECROU 8MM
NUT

(12)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER 8.5X19X2.3

(12)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER 8.5X19X2.3

(12)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER 8.5X19X2.3
RONDELLE 8.5X19X2.3

(12)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER 8.5X19X2.3
RONDELLE 8.5X19X2.3

(13)  09168-08021-000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)

(13)  09168-08021-000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)

(14)  09482-00399-000
BOUGIE DR8EA
SPARK PLUG (DENSO,X24ESR-U)

(15)  11175-18920-000
COUVERCLE
CAPSULE, SERVICE

(16)  09280-30001-000
JOINT TORIQUE 29.5X3
O RING (D:3,ID:29.5)

(17)  09241-22002-000
COUVERCLE CAOUTCHOUC
SCREW

(18)  11151-45000-000
CAOUTCHOUC
PAD, CYLINDER HEAD RUBBER

(19)  13101-44A21-000
PIPE INTAKE
PIPE D'ADMISSION
(19)  13101-44A50-000
PIPE D'ADMISSION

(19A)  09280-36004-000
O RING
(19A)  13118-44A20-000
O RING,INTAKE PIPE
O RING

(20)  07120-06167-000
BOLT
(20)  02112-3616B-000
SCREW
(20)  09139-06014-000
VIS
SCREW

(21)  09402-48208-000
BRIDE 48MM
CLAMP

(22)  09103-08395-000
BOLT
BOULON

(23)  08319-3108A-000
NUT

(24)  11401-05884-000
POCHETTE DE JOINTS
GASKET SET
Référence Désignation Prix Unitaire TTC Qté
# 1

11100-44A20-000
1110044A20000

1110044A20000
HEAD ASSY, CYLINDER
CULASSE
# 2

11115-05270-000
1111505270000

1111505270000
GUIDE SOUPAPE
GUIDE, VALVE
# 3

09381-10004-000
0938110004000

0938110004000
CIRCLIP
SNAP RING
# 4

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
PIN 16X10
# 5

01550-06353-000

01550-0635B-000
 0155006353000
BOLT. CYLINDER HEAD BOLT
BOLT
# 6

01550-06603-000

01550-0660A-000
 0155006603000
BOLT (6X60)
BOLT
# 7

11141-05201-000

11141-05202-000
 1114105201000
CYLINDER HEAD GASKET
JOINT
# 8

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN
# 9

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)
# 10

08316-10083-000

08316-1008B-000
 0831610083000
NUT
# 11

09159-08049-000

09159-08074-000
 0915908049000
ECROU 8MM
NUT
# 12

09160-08053-000

09160-08039-000
 0916008053000
RONDELLE 8.5X19X2.3
WASHER 8.5X19X2.3
# 13

09168-08021-000
0916808021000

0916808021000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)
# 14

09482-00223-000

09482-00399-000
 0948200223000
BOUGIE DR8EA
SPARK PLUG (DENSO, X24ESR-U)
# 15

11175-18900-000

11175-18920-000
 1117518900000
COUVERCLE
CAPSULE, SERVICE
# 16

09280-30001-000
0928030001000

0928030001000
JOINT TORIQUE 29.5X3
O RING (D:3, ID:29.5)
# 17

09241-22002-000
0924122002000

0924122002000
COUVERCLE CAOUTCHOUC
SCREW
# 18

11151-45000-000
1115145000000

1115145000000
CAOUTCHOUC
PAD, CYLINDER HEAD RUBBER
# 19

13101-44A20-000

13101-44A21-000
 1310144A20000
PIPE INTAKE
PIPE D'ADMISSION
# 19A

09280-36004-000
0928036004000

0928036004000
O RING
# 19A

13118-44A20-000
1311844A20000

1311844A20000
O RING, INTAKE PIPE
O RING
# 19

13101-44A50-000
1310144A50000

1310144A50000
PIPE D'ADMISSION
Non disponible
# 20

02112-36163-000

02112-3616B-000
 0211236163000
SCREW
# 20

07120-06163-000

07120-06167-000
 0712006163000
BOLT
# 20

09139-06014-000
0913906014000

0913906014000
VIS
SCREW
# 21

09402-48208-000
0940248208000

0940248208000
BRIDE 48MM
CLAMP
# 22

09103-08082-000

09103-08395-000
 0910308082000
BOLT
BOULON
# 23

08319-31083-000

08319-3108A-000
 0831931083000
NUT
# 24

11401-05884-000
1140105884000

1140105884000
POCHETTE DE JOINTS
GASKET SET
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki DR 125 de DR. Nous restons à votre disposition pour toute question.
