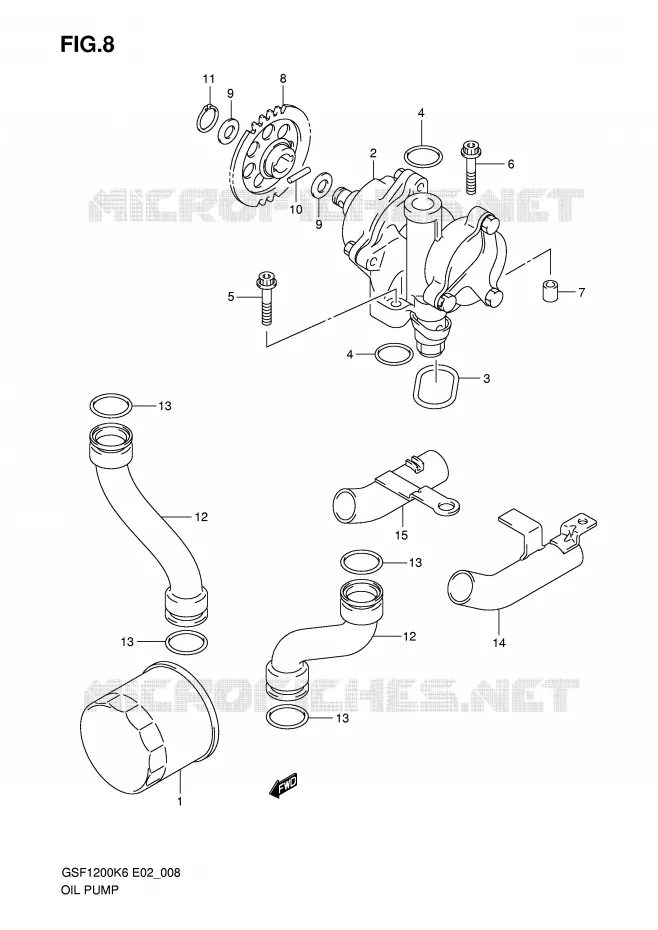

Vue éclatée

CARTER INFERIEUR

POMPE A HUILE POUR SUZUKI BANDIT 1200 2006

VILEBREQUIN

(1) 16510-07J00-000

FILTER ASSY, ENGINE OIL

(2) 16400-06B31-000

OIL PUMP ASSY
PUMP ASSY, OIL

(3) 16491-27A01-000

JOINT TORIQUE, POMPE A HUILE
O RING, PUMP

(4) 09280-18009-000

JOINT TORIQUE D: 3.2, ID: 17.8
O RING (D:3.2,ID:17.8)

(4) 09280-18009-000

JOINT TORIQUE D: 3.2, ID: 17.8
O RING (D:3.2,ID:17.8)

(5) 09106-06089-000

BOLT,OIL PUMP
BOLT,CAM CHAIN TENSIONER

(6) 09106-06088-000

BOLT,OIL PUMP
BOLT,L:35

(7) 04211-09149-000

DOUILLE
PIN 16X10

(8) 16332-19C00-000

PIGNON ENTRAINEMENT P. A HUILE
GEAR, PUMP DRIVEN (NT:37)

(9) 08221-12205-000

RONDELLE
SHIM

(9) 08221-12205-000

RONDELLE
SHIM

(10) 09261-05006-000

BOULON 5X8
PIN 16X10

(11) 08331-3112A-000

CIRCLIP

(12) 16481-48B01-000

TUYAU D'HUILE
PIPE, OUTLET

(12) 16481-48B01-000

TUYAU D'HUILE
PIPE, OUTLET

(13) 09280-22016-000

JOINT TORIQUE D: 3.7, ID: 21.7
O RING (D:3.7,ID:21.7)

(13) 09280-22016-000

JOINT TORIQUE D: 3.7, ID: 21.7
O RING (D:3.7,ID:21.7)

(13) 09280-22016-000

JOINT TORIQUE D: 3.7, ID: 21.7
O RING (D:3.7,ID:21.7)

(13) 09280-22016-000

JOINT TORIQUE D: 3.7, ID: 21.7
O RING (D:3.7,ID:21.7)

(14) 16530-27A02-000

TUYAU D'HUILE INF. DROITE
PIPE, OUTLET UNDER LH

(15) 16540-27A02-000

PIPE,OIL OUTLET UNDE
PIPE, OUTLET UNDER RH

	Référence	Désignation	Qté
# 1	16510-03G00-X07 16510-07J00-000 1651003G00X07	FILTER ASSY, ENGINE OIL	19,12 €
# 2	16400-06B31-000 1640006B31000 1640006B31000	OIL PUMP ASSY PUMP ASSY, OIL	382,95 €
# 3	16491-27A01-000 1649127A01000 1649127A01000	JOINT TORIQUE, POMPE A HUILE O RING, PUMP	8,39 €
# 4	09280-18009-000 0928018009000 0928018009000	JOINT TORIQUE D: 3.2, ID: 17.8 O RING (D:3.2, ID:17.8)	6,77 €
# 5	09106-06089-000 0910606089000 0910606089000	BOLT, OIL PUMP BOLT, CAM CHAIN TENSIONER	4,17 €
# 6	09106-06088-000 0910606088000 0910606088000	BOLT, OIL PUMP BOLT, L:35	3,15 €
# 7	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 8	16332-19C00-000 1633219C00000 1633219C00000	PIGNON ENTRAINEMENT P. A HUILE GEAR, PUMP DRIVEN (NT:37)	72,90 €
# 9	08221-12205-000 0822112205000 0822112205000	RONDELLE SHIM	2,22 €
# 10	09261-05006-000 0926105006000 0926105006000	BOULON 5X8 PIN 16X10	1,69 €
# 11	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 12	16481-48B01-000 1648148B01000 1648148B01000	TUYAU D'HUILE PIPE, OUTLET	48,43 €
# 13	09280-22016-000 0928022016000 0928022016000	JOINT TORIQUE D: 3.7, ID: 21.7 O RING (D:3.7, ID:21.7)	5,92 €
# 14	16530-27A02-000 1653027A02000 1653027A02000	TUYAU D'HUILE INF. DROITE PIPE, OUTLET UNDER LH	22,01 €
# 15	16540-27A02-000 1654027A02000 1654027A02000	PIPE, OIL OUTLET UNDE PIPE, OUTLET UNDER RH	23,05 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki BANDIT 1200 de BANDIT. Nous restons à votre disposition pour toute question.
