PARTIE ELECTRIQUE (GSF1200T / V / W / X / Y / ST / SV / SW / SX / SY) REFER TO FIG.23A(E-3) FOR GSF1200SAV/SAW/SAX/SAY

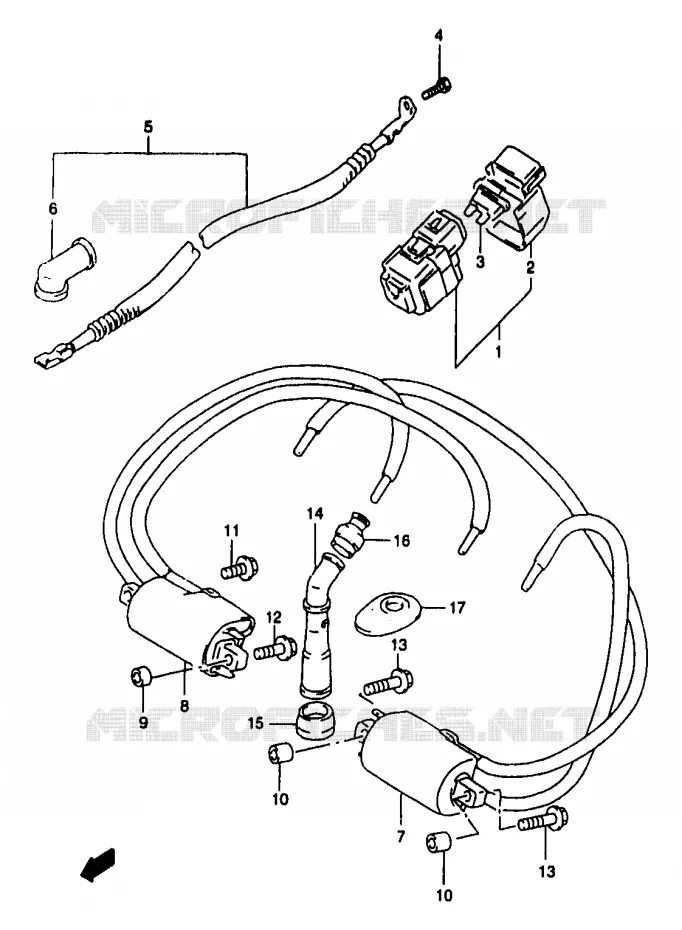

PARTIE ELECTRIQUE (GSF1200SAV / SAW / SAX / SAY) POUR SUZUKI BANDIT 1200 1998

BATTERIE

(1) 31800-26E00-000

RELAIS DEMARREUR XF/DR/GSF/R-.
RELAIS

(2) 31861-26E00-000

COUVERCLE DE RELAIS XF650/R600
COUVRE CULASSE

(3) 09481-30101-000

FUSIBLE 30A
FUSE,30A

(4) 09128-06013-000

VIS 6X8MM
SCREW (6X8)

(5) 33810-27E00-000

FIL DE BATTERIE

(6) 31861-48B10-000

CAOUTCHOUC PROTECTION
CAP

(7) 33410-27E01-000

COIL ASSY IGNITION GSF1200
COIL ASSY, IGNITION

(8) 33420-27E00-000

IGNITION COIL ASSY
COIL ASSY, IGNITION

(9) 09180-06095-000

DOUILLE 6X12X10,SUPPORT BOBINE
SPACER 6X12X10

(10) 09180-06198-000

DOUILLE 6.2X12X16
SPACER,6.2X12X16

(10) 09180-06198-000

DOUILLE 6.2X12X16
SPACER,6.2X12X16

(11) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS

(12) 01500-0630A-000

BOULON
BOLT

(13) 01500-0640B-000

BOLT

(13) 01500-0640B-000

BOLT

(13) 01500-0640B-000

BOLT
BOLT

(13) 01500-0640B-000

BOLT
BOLT

(14) 33510-48B10-000

CAPUCHON DE BOUGIES
CAP, SPARK

(15) 33541-23E01-000

JOINT, CAPUCHON BOUGIE
SEAL, SPARK

(16) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC

(17) 33543-48B00-000

BAGUE EN CAOUTCHOUC
COVER, SPARK

	Référence	Désignation	Qté
# 1	31800-26E00-000 3180026E00000 3180026E00000	RELAIS DEMARREUR XF/DR/GSF/R-. RELAIS	87,82 €
# 2	31861-26E00-000 3186126E00000 3186126E00000	COUVERCLE DE RELAIS XF650/R600 COUVRE CULASSE	6,43 €
# 3	09481-30101-000 0948130101000 0948130101000	FUSIBLE 30A FUSE, 30A	3,13 €
# 4	09128-06013-000 0912806013000 0912806013000	VIS 6X8MM SCREW (6X8)	1,35 €
# 5	33810-27E00-000 3381027E00000 3381027E00000	FIL DE BATTERIE	Non disponible	0,00 €
# 6	31861-48B10-000 3186148B10000 3186148B10000	CAOUTCHOUC PROTECTION CAP	8,41 €
# 7	33410-27E00-000 3341027E00000	COIL ASSY IGNITION GSF1200 COIL ASSY, IGNITION	Non disponible	0,00 €
# 8	33420-27E00-000 3342027E00000 3342027E00000	IGNITION COIL ASSY COIL ASSY, IGNITION	Non disponible	0,00 €
# 9	09180-06095-000 0918006095000 0918006095000	DOUILLE 6X12X10, SUPPORT BOBINE SPACER 6X12X10	3,62 €
# 10	09180-06198-000 0918006198000 0918006198000	DOUILLE 6.2X12X16 SPACER, 6.2X12X16	3,95 €
# 11	01500-06203-000 01500-0620A-000 0150006203000	BOLT. GEAR SHIFT LINK VIS	1,97 €
# 12	01500-06303-000 01500-0630A-000 0150006303000	BOULON BOLT	2,60 €
# 13	01500-06403-000 01500-0640B-000 0150006403000	BOLT	2,82 €
# 14	33510-48B10-000 3351048B10000 3351048B10000	CAPUCHON DE BOUGIES CAP, SPARK	30,70 €
# 15	33541-23E01-000 3354123E01000 3354123E01000	JOINT, CAPUCHON BOUGIE SEAL, SPARK	7,12 €
# 16	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON CAOUTCHOUC	7,43 €
# 17	33543-48B00-000 3354348B00000 3354348B00000	BAGUE EN CAOUTCHOUC COVER, SPARK	14,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PARTIE ELECTRIQUE (GSF1200SAV/SAW/SAX/SAY) de votre Suzuki BANDIT 1200 de BANDIT. Nous restons à votre disposition pour toute question.
