BRAS OSCILLANT ARRIERE

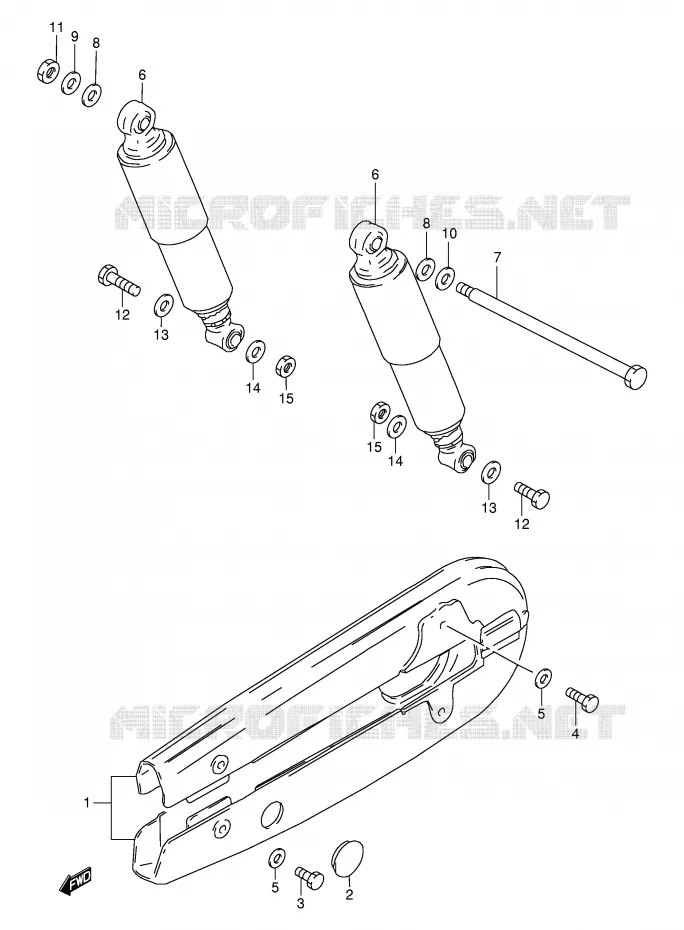

CARTER DE CHAINE POUR SUZUKI BX 120 1994

ROUE ARRIERE

(1) 61300-07850-0NF

CASE SET, CHAIN (BLUE)

(1) 61300-07850-14C

CASE SET, CHAIN (RED)

(2) 09250-30024-000

CAP
SCREW

(3) 09100-06005-000

BOLT,6X6

(4) 09100-06067-000

VIS 6MM
BOLT (6X14)

(5) 08322-0106A-000

WASHER

(5) 08322-0106A-000

WASHER

(6) 62100-07641-000

SHOCK ABSORBER ASSY, REAR

(6) 62100-07641-000

SHOCK ABSORBER ASSY, REAR

(7) 62311-07001-000

SHAFT, ABSORBER UPPER

(8) 09160-12082-000

WASHER,12.5X24X3.2
WASHER

(8) 09160-12082-000

WASHER,12.5X24X3.2
WASHER

(9) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, RH (10.5X24.2.3)

(10) 08322-01127-000

RONDELLE 12MM
WASHER,12X40X3.0

(11) 09140-10012-000

ECROU
NUT

(12) 09100-12101-000

VIS 12X35MM
BOLT

(12) 09100-12101-000

VIS 12X35MM
BOLT

(13) 08322-01127-000

RONDELLE 12MM
WASHER

(13) 08322-01127-000

RONDELLE 12MM
WASHER

(14) 08322-01127-000

RONDELLE 12MM
WASHER

(14) 08322-01127-000

RONDELLE 12MM
WASHER

(15) 09140-12101-000

NUT

(15) 09140-12101-000

NUT

	Référence	Désignation	Qté
# 1	61300-07850-0NF 61300078500NF 61300078500NF	CASE SET, CHAIN (BLUE)	Non disponible	0,00 €
# 1	61300-07850-14C 613000785014C 613000785014C	CASE SET, CHAIN (RED)	Non disponible	0,00 €
# 2	09250-30001-000 09250-30024-000 0925030001000	CAP SCREW	2,31 €
# 3	09100-06005-000 0910006005000 0910006005000	BOLT, 6X6	2,26 €
# 4	09100-06067-000 0910006067000 0910006067000	VIS 6MM BOLT (6X14)	Non disponible	0,00 €
# 5	08322-01067-000 0832201067000	WASHER	Non disponible	0,00 €
# 6	62100-07641-000 6210007641000 6210007641000	SHOCK ABSORBER ASSY, REAR	Non disponible	0,00 €
# 7	62311-07001-000 6231107001000 6231107001000	SHAFT, ABSORBER UPPER	Non disponible	0,00 €
# 8	09160-12082-000 0916012082000 0916012082000	WASHER, 12.5X24X3.2 WASHER	4,22 €
# 9	09160-10127-000 09160-10093-000 0916010127000	RONDELLE 10, 5X24X2, 3 WASHER, RH (10.5X24.2.3)	2,68 €
# 10	08322-01127-000 0832201127000 0832201127000	RONDELLE 12MM WASHER, 12X40X3.0	2,40 €
# 11	09140-10012-000 0914010012000 0914010012000	ECROU NUT	2,73 €
# 12	09100-12101-000 0910012101000 0910012101000	VIS 12X35MM BOLT	Non disponible	0,00 €
# 13	08322-01127-000 0832201127000 0832201127000	RONDELLE 12MM WASHER	2,40 €
# 14	08322-01127-000 0832201127000 0832201127000	RONDELLE 12MM WASHER	2,40 €
# 15	09140-12101-000 0914012101000 0914012101000	NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER DE CHAINE de votre Suzuki de BX. Nous restons à votre disposition pour toute question.
