VILEBREQUIN

CARBURATEUR POUR SUZUKI AP 115 1998

FILTRE A AIR

(1) 13251-03410-000

JOINT
WASHER

(2) 13250-04700-000

FLOTTEUR

(3) 13382-03110-000

WASHER,NEEDLE JET
WASHER

(4) 09491-97003-000

GICLEUR 3 97.5
JET,MAIN,97.5

(5) 09494-00418-000

JET, NEEDLE (O-8)

(5) 09494-00924-000

NEEDLE JET(O-9)

(6) 13383-23400-000

NEEDLE, JET (4D01-2)

(7) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(8) 13551-23400-000

VOLET DE GAZ

(9) 09492-20008-000

GICLEUR RALENTI GR.20 TYP 1
JET, PILOT (20)

(10) 13392-01010-000

JOINT
WASHER

(11) 13370-23010-000

POINTEAU

(11) 13370-23420-000

POINTEAU

(12) 13254-01010-000

AXE DE FLOTTEUR
PIN 16X10

(13) 09352-30504-600

HOSE(3X5X600)
HOSE, AIR VENT (3X5X600)

(13) 09352-30504-600

HOSE(3X5X600)
HOSE, AIR VENT (3X5X600)

(13) 09352-30504-600

HOSE(3X5X600)
HOSE, AIR VENT (3X5X600)
HOSE(3X5X600)

(13) 09352-30504-600

HOSE(3X5X600)
HOSE, AIR VENT (3X5X600)
HOSE(3X5X600)

(14) 13601-04148-000

VIS 4X14MM
SCREW

(15) 13693-30010-000

TOLE
PLATE, HOSE CLIP

(16) 13684-40A00-000

TUYAU A ESSENCE
HOSE, OVER FLOW (3X5X650)

(17) 13267-95110-000

SCREW,THROTTLE STOP

(18) 13268-48700-000

RESSORT
SPRING

(19) 13269-95110-000

SCREW,PILOT AIR

(20) 13268-01010-000

RESSORT
SPRING

(21) 13573-36110-000

SPRING,THROTTLE VALV
SPRING, THROTTLE VALVE RETURN

(22) 13581-09210-000

RESSORT FIXATION
WASHER,THRUST

(23) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(24) 13411-01010-000

SOUPAPE DE STARTER
STARTER

(25) 13418-63110-000

CAP,STARTER PLUNGER
CAP, STARTER

(26) 13661-16600-000

ECROU
NUT

(27) 13577-22600-000

VIS REGLAGE
ADJUSTER,CABLE

(28) 13681-33010-000

SUPPORT
CAP

(28) 13681-33010-000

SUPPORT
CAP

(29) 13417-01010-000

RESSORT
SPRING, STARTER

(30) 09352-25001-600

09352-25001-600
HOSE (2.5X7X600)

(31) 09355-35007-600

HOSE,3.5X7.5X600

99x

(99x) 13200-23490-000

CARBURETOR ASSY

(99x) 13200-23491-000

CARBURETOR ASSY

(99x) 13200-234B0-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13251-23010-000 13251-03410-000 1325123010000	JOINT WASHER	6,26 €
# 2	13250-04700-000 1325004700000 1325004700000	FLOTTEUR	24,53 €
# 3	13382-03110-000 1338203110000 1338203110000	WASHER, NEEDLE JET WASHER	4,10 €
# 4	09491-97003-000 0949197003000 0949197003000	GICLEUR 3 97.5 JET, MAIN, 97.5	10,91 €
# 5	09494-00418-000 0949400418000 0949400418000	JET, NEEDLE (O-8)	Non disponible	0,00 €
# 5	09494-00924-000 0949400924000 0949400924000	NEEDLE JET(O-9)	Non disponible	0,00 €
# 6	13383-23400-000 1338323400000 1338323400000	NEEDLE, JET (4D01-2)	Non disponible	0,00 €
# 7	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 8	13551-23400-000 1355123400000 1355123400000	VOLET DE GAZ	Non disponible	0,00 €
# 9	09492-20008-000 0949220008000 0949220008000	GICLEUR RALENTI GR.20 TYP 1 JET, PILOT (20)	10,82 €
# 10	13392-01010-000 1339201010000 1339201010000	JOINT WASHER	3,46 €
# 11	13370-23010-000 1337023010000 1337023010000	POINTEAU	Non disponible	0,00 €
# 11	13370-23420-000 1337023420000 1337023420000	POINTEAU	Non disponible	0,00 €
# 12	13254-01010-000 1325401010000 1325401010000	AXE DE FLOTTEUR PIN 16X10	5,57 €
# 13	09352-30503-600 09352-30504-600 0935230503600	HOSE(3X5X600) HOSE, AIR VENT (3X5X600)	5,99 €
# 14	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €

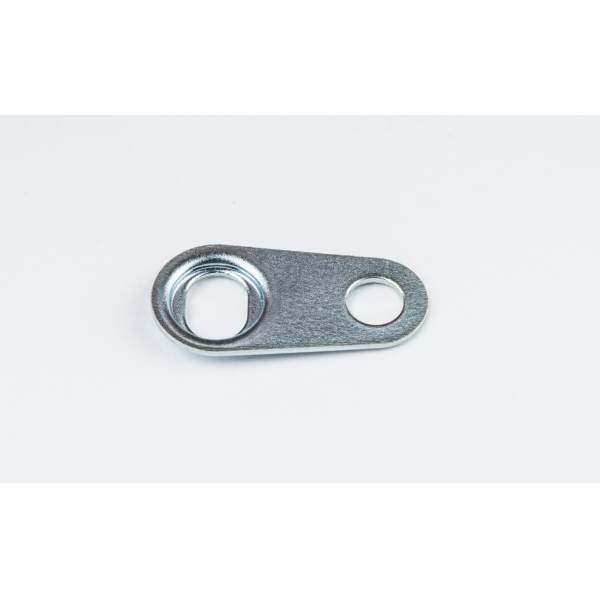

# 15	13693-30010-000 1369330010000 1369330010000	TOLE PLATE, HOSE CLIP	6,94 €
# 16	13684-40A00-000 1368440A00000 1368440A00000	TUYAU A ESSENCE HOSE, OVER FLOW (3X5X650)	10,09 €
# 17	13267-95110-000 1326795110000 1326795110000	SCREW, THROTTLE STOP	6,32 €
# 18	13268-48700-000 1326848700000 1326848700000	RESSORT SPRING	6,41 €
# 19	13269-95110-000 1326995110000 1326995110000	SCREW, PILOT AIR	11,07 €
# 20	13268-01010-000 1326801010000 1326801010000	RESSORT SPRING	8,01 €
# 21	13573-36110-000 1357336110000 1357336110000	SPRING, THROTTLE VALV SPRING, THROTTLE VALVE RETURN	7,74 €
# 22	13581-09210-000 1358109210000 1358109210000	RESSORT FIXATION WASHER, THRUST	7,19 €
# 23	13247-02340-000 1324702340000 1324702340000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 24	13411-01010-000 1341101010000 1341101010000	SOUPAPE DE STARTER STARTER	16,41 €
# 25	13418-03110-000 13418-63110-000 1341803110000	CAP, STARTER PLUNGER CAP, STARTER	10,14 €
# 26	13661-16600-000 1366116600000 1366116600000	ECROU NUT	7,74 €
# 27	13577-22600-000 1357722600000 1357722600000	VIS REGLAGE ADJUSTER, CABLE	7,16 €
# 28	13681-33010-000 1368133010000 1368133010000	SUPPORT CAP	10,40 €

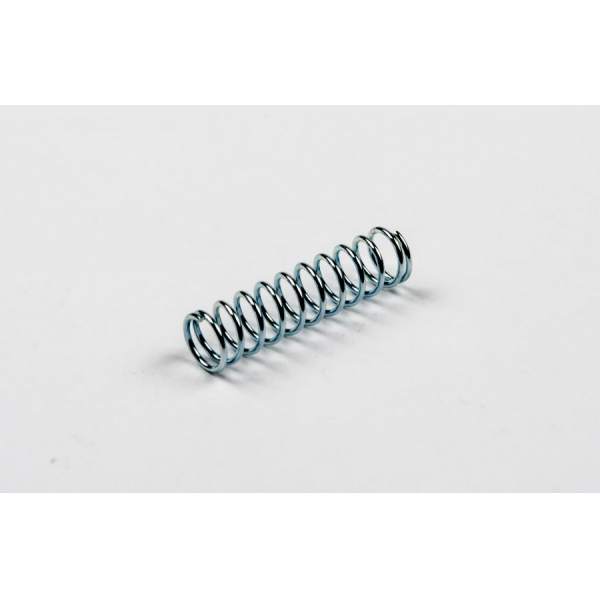

# 29	13417-01010-000 1341701010000 1341701010000	RESSORT SPRING, STARTER	6,74 €
# 30	09355-25705-600 0935525705600	09352-25001-600 HOSE (2.5X7X600)	Non disponible	0,00 €
# 31	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600	8,56 €
# 99x	13200-23490-000 1320023490000 1320023490000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-23491-000 1320023491000 1320023491000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-234B0-000 13200234B0000 13200234B0000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
