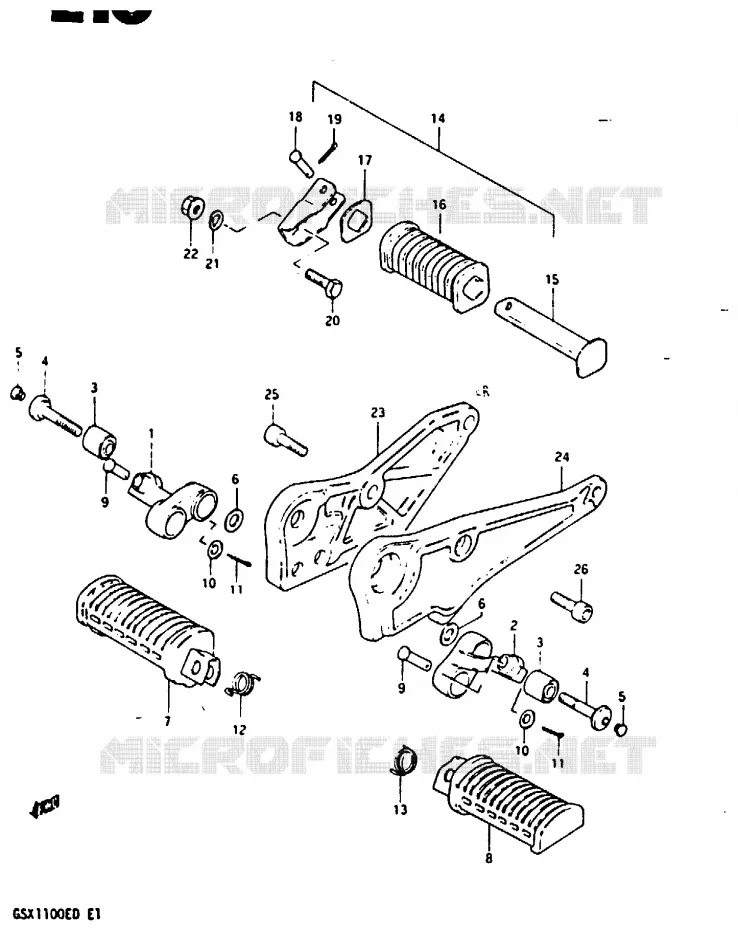

Vue éclatée

CADRE

REPOSE PIED (MODELE Z) POUR SUZUKI GSX 1100 1983

REPOSE PIED (MODELE D)

(1) 43510-49510-000

ETRIER REPOSE PIED DROITE
DISCONTINUED

(2) 43520-49510-000

ETRIER REPOSE PIED GAUCHE
BAR, FRONT FOOTREST LH

(3) 09319-10008-000

DOUILLE
BUSH

(4) 09106-10010-000

VIS
BOLT

(5) 43575-34500-000

CAPUCHON
CAP

(6) 09160-10005-000

RONDELLE 10.5X20X3.2
WASHER

(7) 43550-34501-000

CAOUTCHOUC REPOSE PIED DROITE
DISCONTINUED

(8) 43560-34501-000

CAOUTCHOUC REPOSE PIED GAUCHE
DISCONTINUED

(9) 09200-08002-000

BOULON
PIN 16X10

(10) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(11) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(12) 09448-19014-000

RESSORT
SPRING

(13) 09448-19015-000

RESSORT
SPRING, LH

(14) 43600-49502-000

REPOSE PIED ARRIERE
DISCONTINUED

(14) 43700-49502-000

REPOSE PIED ARRIERE
DISCONTINUED

(15) 43612-49402-000

CAOUTCHOUC REPOSE PIED ARR.
DISCONTINUED

(16) 43612-49402-000

CAOUTCHOUC REPOSE PIED ARR.
DISCONTINUED

(17) 43631-49400-000

43631-49400-000
DISCONTINUED

(18) 09200-06010-000

BOULON
PIN 16X10

(19) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(20) 01500-1035B-000

BOLT. HANDLE HOLDER
BOLT

(21) 08321-01107-000

BAGUE DE RESSORT 10MM
.LOCK WASHER

(22) 08316-1010B-000

NUT
NUT, FRONT WHEEL

(23) 43811-49500-000

BRACKET, MUFFLER RH

(24) 43821-49500-000

DISCONTINUED

(25) 07130-10307-000

BOLT
BOLT, RH

(26) 07130-1040B-000

BOLT
DISCONTINUED

	Référence	Désignation	Qté
# 1	43510-49510-000 4351049510000 4351049510000	ETRIER REPOSE PIED DROITE DISCONTINUED	Non disponible	0,00 €
# 2	43520-49510-000 4352049510000 4352049510000	ETRIER REPOSE PIED GAUCHE BAR, FRONT FOOTREST LH	Non disponible	0,00 €
# 3	09319-10008-000 0931910008000 0931910008000	DOUILLE BUSH	8,83 €
# 4	09106-10010-000 0910610010000 0910610010000	VIS BOLT	Non disponible	0,00 €
# 5	43575-34500-000 4357534500000 4357534500000	CAPUCHON CAP	3,19 €
# 6	09160-10058-000 09160-10005-000 0916010058000	RONDELLE 10.5X20X3.2 WASHER	1,91 €
# 7	43550-34500-000 4355034500000	CAOUTCHOUC REPOSE PIED DROITE DISCONTINUED	Non disponible	0,00 €
# 8	43560-34500-000 4356034500000	CAOUTCHOUC REPOSE PIED GAUCHE DISCONTINUED	Non disponible	0,00 €
# 9	09200-08002-000 0920008002000 0920008002000	BOULON PIN 16X10	2,22 €
# 10	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 11	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €
# 12	09448-19014-000 0944819014000 0944819014000	RESSORT SPRING	Non disponible	0,00 €
# 13	09448-19015-000 0944819015000 0944819015000	RESSORT SPRING, LH	Non disponible	0,00 €
# 14	43600-49500-000 4360049500000	REPOSE PIED ARRIERE DISCONTINUED	Non disponible	0,00 €
# 14	43700-49500-000 4370049500000	REPOSE PIED ARRIERE DISCONTINUED	Non disponible	0,00 €
# 15	43610-49400-000 4361049400000	CAOUTCHOUC REPOSE PIED ARR. DISCONTINUED	Non disponible	0,00 €
# 16	43612-49400-000 4361249400000	CAOUTCHOUC REPOSE PIED ARR. DISCONTINUED	Non disponible	0,00 €
# 17	43631-49400-000 4363149400000 4363149400000	43631-49400-000 DISCONTINUED	Non disponible	0,00 €
# 18	09200-06010-000 0920006010000 0920006010000	BOULON PIN 16X10	2,26 €
# 19	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €
# 20	01107-10358-000 01500-1035B-000 0110710358000	BOLT. HANDLE HOLDER BOLT	3,48 €
# 21	08321-21108-000 08321-01107-000 0832121108000	BAGUE DE RESSORT 10MM .LOCK WASHER	2,40 €
# 22	08316-16108-000 08316-1010B-000 0831616108000	NUT NUT, FRONT WHEEL	3,35 €
# 23	43811-49500-000 4381149500000 4381149500000	BRACKET, MUFFLER RH	Non disponible	0,00 €
# 24	43821-49500-000 4382149500000 4382149500000	DISCONTINUED	Non disponible	0,00 €
# 25	09106-10006-000 07130-10307-000 0910610006000	BOLT BOLT, RH	4,90 €
# 26	09106-10007-000 07130-1040B-000 0910610007000	BOLT DISCONTINUED	4,13 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED (MODELE Z) de votre Suzuki 1100 GSX de GSX. Nous restons à votre disposition pour toute question.
