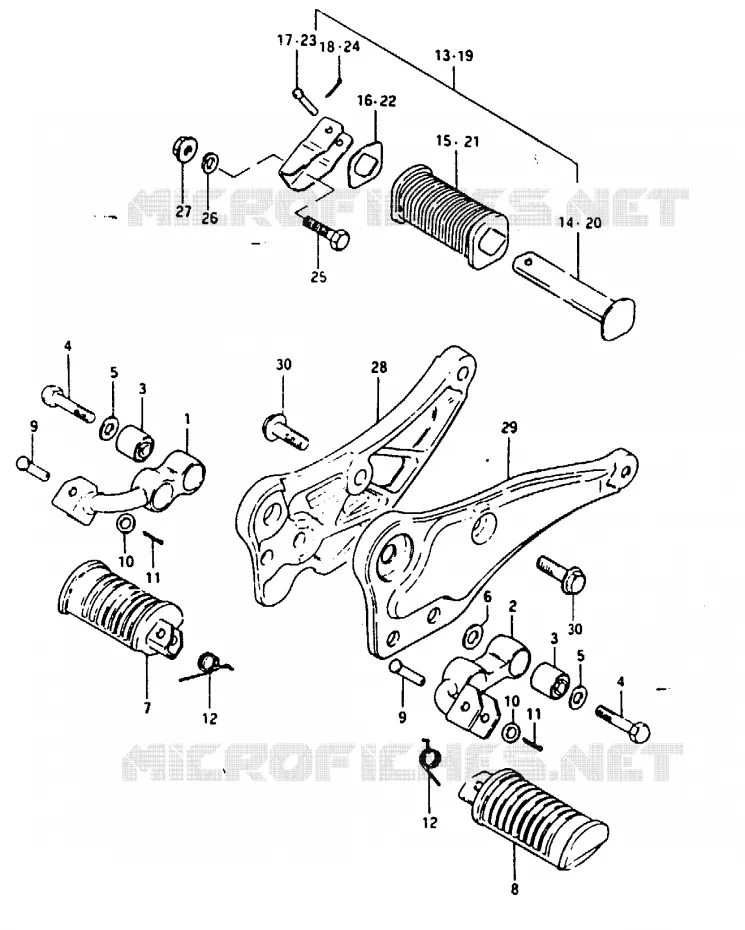

Vue éclatée

CADRE (GSX1100EX, GSX1100X) * ASTERISK SHOWS EXPORT INSPECTION REQUIRED PARTS.

REPOSE PIED POUR SUZUKI GSX 1100 1980

RESERVOIR D'ESSENCE (GSX1100T / ET : 24L)

(1) 43510-49210-000

ETRIER REPOSE PIED DROITE
BAR, FRONT FOOTREST RH

(2) 43520-49210-000

ETRIER REPOSE PIED GAUCHE
SUPPORT DE REPOSE-PIED

(3) 09319-10008-000

DOUILLE
BUSH

(4) 09104-10009-000

VIS
BOLT

(5) 09160-10142-000

WASHER
WASHER, FRONT

(5) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(6) 09160-10005-000

RONDELLE 10.5X20X3.2
WASHER

(7) 43550-37310-000

RUBBER,PILLION FOOTREST,RH
RUBBER, RH

(8) 43560-37310-000

RUBBER,FR FOOTREST LH
RUBBER, LH

(9) 09200-08002-000

BOULON
PIN 16X10

(10) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(11) 04111-2015A-000

PIN. COTTER
PIN 12X10

(12) 09448-14012-000

SPRING

(13) 43600-49201-000

REPOSE PIED ARRIERE
REPOSE PIED

(13) 43700-49201-000

REPOSE PIED ARRIERE
REPOSE-PIED

(14) 43610-49201-000

TIGE REPOSE PIED
REPOSE PIED

(14) 43620-49201-000

TIGE REPOSE PIED
REPOSE PIED

(15) 43612-49201-000

CAOUTCHOUC REPOSE PIED ARRIERE
COUVRE CULASSE

(16) 43631-45001-000

RONDELLE
WASHER

(17) 09200-06010-000

BOULON
PIN 16X10

(18) 04111-2015A-000

PIN. COTTER
PIN 12X10

(19) 43600-49201-000

REPOSE PIED ARRIERE
REPOSE PIED

(19) 43700-49201-000

REPOSE PIED ARRIERE
REPOSE-PIED

(20) 43610-49201-000

TIGE REPOSE PIED
REPOSE PIED

(20) 43620-49201-000

TIGE REPOSE PIED
REPOSE PIED

(21) 43612-49201-000

CAOUTCHOUC REPOSE PIED ARRIERE
COUVRE CULASSE

(22) 43631-45001-000

RONDELLE
.WASHER

(23) 09200-06010-000

BOULON
PIN 16X10

(24) 04111-2015A-000

PIN. COTTER
PIN 12X10

(25) 01500-1035B-000

BOLT. HANDLE HOLDER
BOLT

(26) 08321-01107-000

BAGUE DE RESSORT 10MM
.LOCK WASHER

(27) 08316-1010B-000

NUT
NUT, FRONT WHEEL

(28) 43811-49200-000

BRACKET, MUFFLER RH

(29) 43821-49200-000

SUPPORT

(30) 01550-10307-000

VIS 10X30MM
BOLT

	Référence	Désignation	Qté
# 1	43510-49210-000 4351049210000 4351049210000	ETRIER REPOSE PIED DROITE BAR, FRONT FOOTREST RH	Non disponible	0,00 €
# 2	43520-49210-000 4352049210000 4352049210000	ETRIER REPOSE PIED GAUCHE SUPPORT DE REPOSE-PIED	Non disponible	0,00 €
# 3	09319-10008-000 0931910008000 0931910008000	DOUILLE BUSH	8,83 €
# 4	09104-10009-000 0910410009000 0910410009000	VIS BOLT	13,15 €
# 5	09160-10013-000 09160-10123-000 0916010013000	WASHER, 10.5X20X2.3 WASHER, UPPER (10.1X21X2.3)	2,29 €
# 5	09160-10057-000 09160-10142-000 0916010057000	WASHER WASHER, FRONT	3,08 €
# 6	09160-10058-000 09160-10005-000 0916010058000	RONDELLE 10.5X20X3.2 WASHER	1,91 €
# 7	43550-49002-000 43550-37310-000 4355049002000	RUBBER, PILLION FOOTREST, RH RUBBER, RH	31,33 €
# 8	43560-49002-000 43560-37310-000 4356049002000	RUBBER, FR FOOTREST LH RUBBER, LH	31,33 €
# 9	09200-08002-000 0920008002000 0920008002000	BOULON PIN 16X10	2,22 €
# 10	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 11	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 12	09448-14012-000 0944814012000 0944814012000	SPRING	3,48 €
# 13	43600-49200-000 4360049200000	REPOSE PIED ARRIERE REPOSE PIED	Non disponible	0,00 €
# 13	43700-49200-000 4370049200000	REPOSE PIED ARRIERE REPOSE-PIED	Non disponible	0,00 €
# 14	43610-49200-000 4361049200000	TIGE REPOSE PIED REPOSE PIED	Non disponible	0,00 €
# 14	43620-49200-000 4362049200000	TIGE REPOSE PIED REPOSE PIED	Non disponible	0,00 €
# 15	43612-49200-000 4361249200000	CAOUTCHOUC REPOSE PIED ARRIERE COUVRE CULASSE	Non disponible	0,00 €
# 16	43631-49200-000 4363149200000	RONDELLE WASHER	Non disponible	0,00 €
# 17	09200-06010-000 0920006010000 0920006010000	BOULON PIN 16X10	2,26 €
# 18	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 19	43600-49201-000 4360049201000 4360049201000	REPOSE PIED ARRIERE REPOSE PIED	Non disponible	0,00 €
# 19	43700-49201-000 4370049201000 4370049201000	REPOSE PIED ARRIERE REPOSE-PIED	Non disponible	0,00 €
# 20	43610-49201-000 4361049201000 4361049201000	TIGE REPOSE PIED REPOSE PIED	Non disponible	0,00 €
# 20	43620-49201-000 4362049201000 4362049201000	TIGE REPOSE PIED REPOSE PIED	Non disponible	0,00 €
# 21	43612-49201-000 4361249201000 4361249201000	CAOUTCHOUC REPOSE PIED ARRIERE COUVRE CULASSE	Non disponible	0,00 €
# 22	43631-49201-000 4363149201000	RONDELLE .WASHER	Non disponible	0,00 €
# 23	09200-06010-000 0920006010000 0920006010000	BOULON PIN 16X10	2,26 €
# 24	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 25	01107-10358-000 01500-1035B-000 0110710358000	BOLT. HANDLE HOLDER BOLT	3,48 €
# 26	08321-21108-000 08321-01107-000 0832121108000	BAGUE DE RESSORT 10MM .LOCK WASHER	2,40 €
# 27	08316-16108-000 08316-1010B-000 0831616108000	NUT NUT, FRONT WHEEL	3,35 €
# 28	43811-49200-000 4381149200000 4381149200000	BRACKET, MUFFLER RH	Non disponible	0,00 €
# 29	43821-49200-000 4382149200000 4382149200000	SUPPORT	Non disponible	0,00 €
# 30	01527-10308-000 01550-10307-000 0152710308000	VIS 10X30MM BOLT	4,30 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki 1100 GSX de GSX. Nous restons à votre disposition pour toute question.
