PARTIE ELECTRIQUE

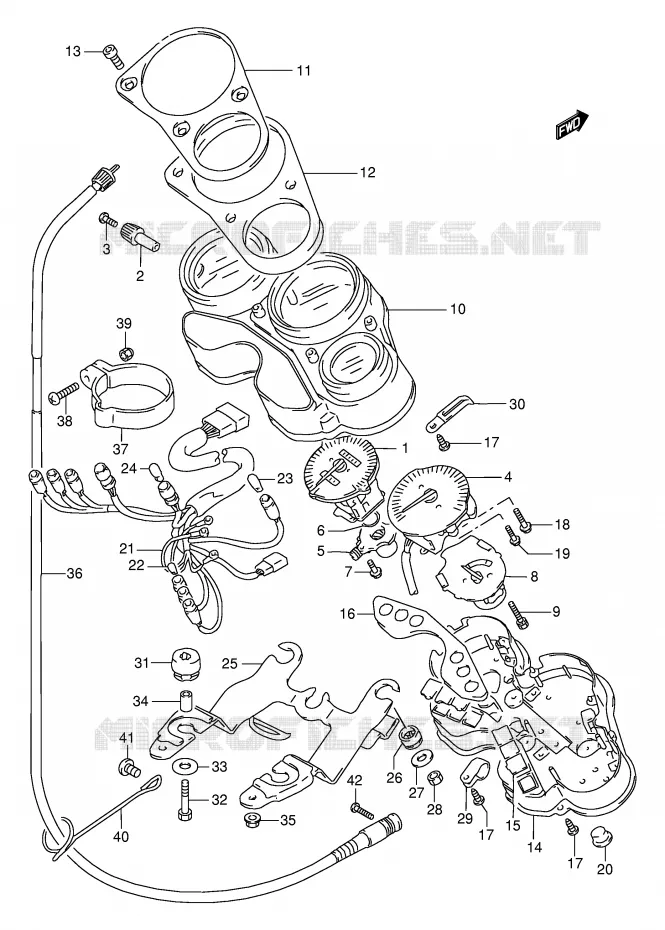

COMPTEUR (MODELE P / R) POUR SUZUKI GSX-R 1100 1993

COMPTEUR (MODELE S) REFER TO FIG.27B(1-H-6) FOR MODEL T/V/W

(1) 34120-46E11-000

COMPTEUR KILOMETR. GSX-R1100W
COMPTEUR

(1) 34120-46E20-000

34120-46E20-000
DISCONTINUED

(2) 34124-17E00-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(3) 09139-02003-000

SCREW

(4) 34220-46E11-000

COMPTE-TOURS GSX-R1100W
TACHOMETER

(5) 34131-19B00-000

TRANSMISSION RENVOIE, COMPTEUR
BOX, METER GEAR

(6) 34132-17E00-000

JOINT TORIQUE
O RING

(7) 02112-7410B-000

SCREW (4X10)
SCREW

(8) 34420-17E00-000

INDICATEUR TEMPERATURE D'EAU
THERMOMETRE

(9) 34383-09400-000

VIS 3X22MM
SCREW (3X22)

(10) 34150-17E00-000

CARTER D'INSTRUMENTS 750/1100W
BOITIER

(11) 34960-46E10-000

COUVERTURE D'INSTRUM. R-1100W
PANEL, METER

(12) 34961-17E01-000

PLAQUE AMORTI D'INTRUMENTS
CUSHION

(13) 34186-17E00-000

VIS
SCREW

(14) 34111-46E20-000

CASE,METER
BOITIER

(14) 34111-46E10-000

CARTER D'INSTRUMENTS R-1100W
BOITIER

(15) 36300-46820-000

JEU DE VERRES D'INSTRUM.R1100W
CABOCHON

(15) 36300-46830-000

CABOCHON

(16) 36386-17E00-000

PLAQUE SUPPORT
PANEL

(17) 03541-0416A-000

SCREW

(17) 03541-0416A-000

SCREW

(17) 03541-0416A-000

SCREW

(17) 03541-0416A-000

SCREW
SCREW

(17) 03541-0416A-000

SCREW
SCREW

(17) 03541-0416A-000

SCREW
SCREW

(18) 34249-17E00-000

VIS 4X22
VIS

(19) 34149-19D00-000

VIS 3X10MM
SCREW,M3X10

(20) 34198-17E00-000

CAPUCHON
CAP

(21) 34170-46E10-000

PORTE D'AMPOULES AVEC FILES
FAISCEAU

(22) 09471-12085-000

AMPOULE 12V3W CULOT EN VERRE
BULB (14V,3W)

(23) 09471-12108-000

BULB (12V,1.7W)

(24) 09471-12077-000

BULB (12V,1.7W)

(25) 34950-46E10-000

SUPPORT D'INSTRUMENTS R-1100W
BOITIER

(26) 34955-29B50-000

SILENTBLOC
DAMPER

(27) 09160-06056-000

RONDELLE 6.5X18X1
WASHER (6.5X18X1)

(28) 08310-00067-000

ECROU 6MM
NUT

(29) 34176-46E00-000

GUIDE DE CABLE
CLAMP

(30) 09404-06039-000

CLAMP
COLLIER

(31) 09320-09041-000

SILENTBLOC
GROMMET

(32) 01500-0630A-000

BOULON
BOLT

(33) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER (6.5X20X1.6)

(34) 09180-06116-000

DOUILLE
RONDELLE

(35) 08319-3105B-000

NUT

(36) 34910-17E01-000

CABLE COMPTEUR CPL.R750/R1100W
CABLE ASSY, SPEEDOMETER

(37) 34938-46E00-000

GUIDE DE CABLE COMPTEUR R1100W
GUIDE

(38) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(39) 08313-1005B-000

NUT

(40) 34939-45000-000

GUIDE DE CABLE
COLLIER

(41) 02142-06107-000

SCREW

(42) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

	Référence	Désignation	Qté
# 1	34120-46E11-000 3412046E11000 3412046E11000	COMPTEUR KILOMETR. GSX-R1100W COMPTEUR	Non disponible	0,00 €
# 1	34120-46E20-000 3412046E20000 3412046E20000	34120-46E20-000 DISCONTINUED	Non disponible	0,00 €
# 2	34124-17E00-000 3412417E00000 3412417E00000	BOUTON COMPTEUR JOURNALIER BOUTON	Non disponible	0,00 €
# 3	09139-02003-000 0913902003000 0913902003000	SCREW	2,09 €
# 4	34220-46E11-000 3422046E11000 3422046E11000	COMPTE-TOURS GSX-R1100W TACHOMETER	Non disponible	0,00 €
# 5	34131-17E00-000 34131-19B00-000 3413117E00000	TRANSMISSION RENVOIE, COMPTEUR BOX, METER GEAR	107,51 €
# 6	34132-17E00-000 3413217E00000 3413217E00000	JOINT TORIQUE O RING	4,11 €
# 7	02112-74103-000 02112-7410B-000 0211274103000	SCREW (4X10) SCREW	2,33 €
# 8	34420-17E00-000 3442017E00000 3442017E00000	INDICATEUR TEMPERATURE D'EAU THERMOMETRE	Non disponible	0,00 €
# 9	34383-09400-000 3438309400000 3438309400000	VIS 3X22MM SCREW (3X22)	3,14 €
# 10	34150-17E00-000 3415017E00000 3415017E00000	CARTER D'INSTRUMENTS 750/1100W BOITIER	Non disponible	0,00 €
# 11	34960-46E10-000 3496046E10000 3496046E10000	COUVERTURE D'INSTRUM. R-1100W PANEL, METER	135,23 €
# 12	34961-17E01-000 3496117E01000 3496117E01000	PLAQUE AMORTI D'INTRUMENTS CUSHION	Non disponible	0,00 €
# 13	34186-17E00-000 3418617E00000 3418617E00000	VIS SCREW	9,85 €
# 14	34111-46E10-000 3411146E10000 3411146E10000	CARTER D'INSTRUMENTS R-1100W BOITIER	103,49 €
# 14	34111-46E20-000 3411146E20000 3411146E20000	CASE, METER BOITIER	105,43 €
# 15	36300-46820-000 3630046820000 3630046820000	JEU DE VERRES D'INSTRUM.R1100W CABOCHON	37,47 €
# 15	36300-46830-000 3630046830000 3630046830000	CABOCHON	Non disponible	0,00 €
# 16	36386-17E00-000 3638617E00000 3638617E00000	PLAQUE SUPPORT PANEL	24,93 €
# 17	03541-04163-000 03541-0416A-000 0354104163000	SCREW	1,84 €
# 18	34249-17E00-000 3424917E00000 3424917E00000	VIS 4X22 VIS	Non disponible	0,00 €
# 19	34249-17E10-000 34149-19D00-000 3424917E10000	VIS 3X10MM SCREW, M3X10	2,32 €
# 20	34198-17E00-000 3419817E00000 3419817E00000	CAPUCHON CAP	5,42 €
# 21	34170-46E10-000 3417046E10000 3417046E10000	PORTE D'AMPOULES AVEC FILES FAISCEAU	95,81 €
# 22	09471-12103-000 09471-12085-000 0947112103000	AMPOULE 12V3W CULOT EN VERRE BULB (14V, 3W)	5,61 €
# 23	09471-12108-000 09471-12108-000 0947112108000	BULB (12V, 1.7W)	4,37 €
# 24	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 25	34950-46E10-000 3495046E10000 3495046E10000	SUPPORT D'INSTRUMENTS R-1100W BOITIER	112,13 €
# 26	34955-29B50-000 3495529B50000 3495529B50000	SILENTBLOC DAMPER	3,54 €
# 27	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER (6.5X18X1)	Non disponible	0,00 €
# 28	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 29	34176-46E00-000 3417646E00000 3417646E00000	GUIDE DE CABLE CLAMP	4,60 €
# 30	09404-06429-000 09404-06039-000 0940406429000	CLAMP COLLIER	2,86 €
# 31	09320-09041-000 0932009041000 0932009041000	SILENTBLOC GROMMET	5,01 €
# 32	01107-06305-000 01500-0630A-000 0110706305000	BOULON BOLT	2,60 €
# 33	09160-06088-000 0916006088000 0916006088000	RONDELLE 6.5X20X1.6 WASHER (6.5X20X1.6)	2,17 €
# 34	09180-06116-000 0918006116000 0918006116000	DOUILLE RONDELLE	2,80 €
# 35	08319-31055-000 08319-3105B-000 0831931055000	NUT	3,90 €
# 36	34910-17E01-000 3491017E01000 3491017E01000	CABLE COMPTEUR CPL.R750/R1100W CABLE ASSY, SPEEDOMETER	100,38 €
# 37	34938-46E00-000 3493846E00000 3493846E00000	GUIDE DE CABLE COMPTEUR R1100W GUIDE	Non disponible	0,00 €
# 38	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 39	08313-10053-000 08313-1005B-000 0831310053000	NUT	2,40 €
# 40	34939-45000-000 3493945000000 3493945000000	GUIDE DE CABLE COLLIER	Non disponible	0,00 €
# 41	02142-06107-000 0214206107000 0214206107000	SCREW	2,88 €
# 42	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
