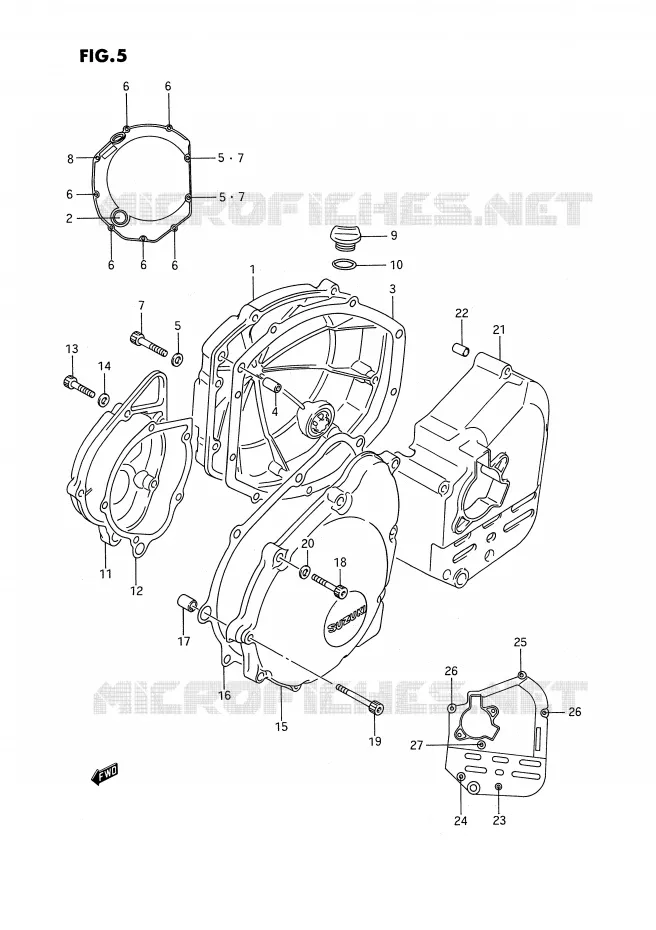

Vue éclatée

CARTER

CARTER POUR SUZUKI GSX-F 1100 1994

CARTER INFERIEUR

(1) 11340-48B00-000

COUVERCLE D'EMBRAYAGE GSX1100F
CARTER EMBRAYAGE

(2) 11971-33210-000

VERRE CONTROLLE D'HUILE
LENS, OIL LEVEL

(3) 11482-27A20-000

JOINT COUVERCLE D'EMBRAYAGE
GASKET, CLUTCH COVER (NA)

(4) 04211-09189-000

DOUILLE
PIN 16X10

(5) 09168-06024-000

JOINT 5.8X11X1.2
WASHER

(6) 07130-0625B-000

BOLT. CL RLSE CYL
BOLT (6X25)

(7) 07130-0630B-000

BOLT. MAGNETO STATOR
BOLT, BRACKET

(8) 07130-0635B-000

BOLT
BOLT (6X35)

(9) 09259-20008-XC0

PLUG
PLUG, ENGINE OIL FILLER

(10) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING

(11) 11381-48B02-000

COVER, SIGNAL GENERATOR

(12) 11491-27A30-000

JOINT COUVERCLE D'ALLUMAGE
GASKET, SIGNAL GENERATOR COVER (NA)

(13) 09106-06082-000

VIS 6X23MM
BOLT,6X23

(13) 09106-06059-XC0

BOLT,6X23

(14) 09168-06024-000

JOINT 5.8X11X1.2
WASHER

(15) 11351-48B00-000

COUVERCLE PIGNON DEMARREUR
CARTER

(16) 11483-48B21-000

GASKET,STARTER GEAR COVER
GASKET, STARTER GEAR COVER (NA)

(17) 09206-11017-000

COLLER ENG.HOLDER
..PIN CRANKCASE (2)

(18) 07130-0625B-000

BOLT. CL RLSE CYL
BOLT (6X25)

(19) 07130-0640B-000

.BOLT

(20) 09168-06024-000

JOINT 5.8X11X1.2
WASHER

(21) 11361-48B03-000

ENGINE SPROCKET COVER
COVER, ENGINE SPROCKET

(22) 04211-09129-000

BOULON 9X12
PIN 16X10

(23) 07130-0640B-000

.BOLT

(24) 07130-0630B-000

BOLT. MAGNETO STATOR
BOLT, BRACKET

(25) 07130-0650B-000

BOLT
.BOLT (6X50)

(26) 07130-0665B-000

BOLT. CL RLSE CYL
.BOLT

(27) 07130-0670B-000

BOLT. CL RLSE CYL
BOLT

	Référence	Désignation	Qté
# 1	11340-48B00-000 1134048B00000 1134048B00000	COUVERCLE D'EMBRAYAGE GSX1100F CARTER EMBRAYAGE	176,26 €
# 2	11971-33210-000 1197133210000 1197133210000	VERRE CONTROLLE D'HUILE LENS, OIL LEVEL	14,77 €
# 3	11482-27A10-000 11482-27A20-000 1148227A10000	JOINT COUVERCLE D'EMBRAYAGE GASKET, CLUTCH COVER (NA)	18,30 €
# 4	04211-09189-000 0421109189000 0421109189000	DOUILLE PIN 16X10	2,15 €
# 5	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 WASHER	2,26 €
# 6	07110-06255-000 07130-0625B-000 0711006255000	BOLT. CL RLSE CYL BOLT (6X25)	3,42 €
# 7	07110-06305-000 07130-0630B-000 0711006305000	BOLT. MAGNETO STATOR BOLT, BRACKET	3,77 €
# 8	07110-06355-000 07130-0635B-000 0711006355000	BOLT BOLT (6X35)	4,37 €
# 9	09259-20015-000 09259-20008-XC0 0925920015000	PLUG PLUG, ENGINE OIL FILLER	6,50 €
# 10	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING	2,02 €
# 11	11381-48B01-000 1138148B01000	COVER, SIGNAL GENERATOR	Non disponible	0,00 €
# 12	11491-27A10-000 11491-27A30-000 1149127A10000	JOINT COUVERCLE D'ALLUMAGE GASKET, SIGNAL GENERATOR COVER (NA)	10,80 €
# 13	09106-06082-000 0910606082000 0910606082000	VIS 6X23MM BOLT, 6X23	3,77 €
# 13	09106-06059-000 0910606059000	BOLT, 6X23	Non disponible	0,00 €
# 14	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 WASHER	2,26 €
# 15	11351-48B00-000 1135148B00000 1135148B00000	COUVERCLE PIGNON DEMARREUR CARTER	136,54 €
# 16	11483-48B10-000 11483-48B21-000 1148348B10000	GASKET, STARTER GEAR COVER GASKET, STARTER GEAR COVER (NA)	16,33 €
# 17	09206-11005-000 09206-11017-000 0920611005000	COLLER ENG.HOLDER ..PIN CRANKCASE (2)	7,61 €
# 18	07110-06255-000 07130-0625B-000 0711006255000	BOLT. CL RLSE CYL BOLT (6X25)	3,42 €
# 19	07110-06405-000 07130-0640B-000 0711006405000	.BOLT	3,82 €
# 20	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 WASHER	2,26 €
# 21	11361-48B01-000 1136148B01000	ENGINE SPROCKET COVER COVER, ENGINE SPROCKET	Non disponible	0,00 €
# 22	04211-09129-000 0421109129000 0421109129000	BOULON 9X12 PIN 16X10	2,13 €
# 23	07110-06405-000 07130-0640B-000 0711006405000	.BOLT	3,82 €
# 24	07110-06305-000 07130-0630B-000 0711006305000	BOLT. MAGNETO STATOR BOLT, BRACKET	3,77 €
# 25	07110-06505-000 07130-0650B-000 0711006505000	BOLT .BOLT (6X50)	4,44 €
# 26	07110-06655-000 07130-0665B-000 0711006655000	BOLT. CL RLSE CYL .BOLT	4,30 €
# 27	07110-06705-000 07130-0670B-000 0711006705000	BOLT. CL RLSE CYL BOLT	4,30 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
