Vue éclatée

CARTER

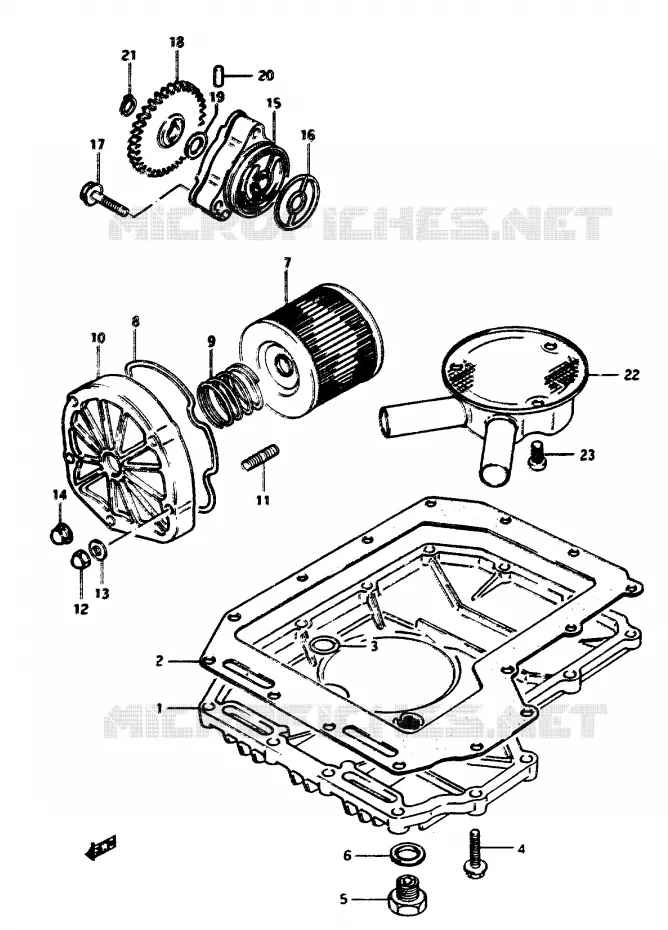

POMPE A HUILE - FILTRE A HUILE POUR SUZUKI GSX-E 1100 1985

VILEBREQUIN

(1) 11511-49201-000

CARTER D'HUILE
PAN, OIL

(2) 11489-49201-H17

JOINT CARTER D'HUILE
GASKET, OIL PAN

(3) 09280-13001-000

JOINT TORIQUE
O RING

(4) 01550-0625B-000

BOLT
BOLT, CENTER

(5) 09247-14002-000

PLUG
BOLT

(6) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(7) 16510-45040-000

FILTRE D'HUILE
FILTER, ENGINE OIL

(8) 16518-49200-000

JOINT TORIQUE
O RING

(9) 09440-32004-000

RESSORT
SPRING

(10) 16531-00A00-000

CAP,ENGINE OIL FILTER
CAP

(11) 01421-06257-000

BOLT,STUD
STUD BOLT (L:25)

(12) 08313-11065-000

NUT
NUT, CENTER

(13) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(14) 08313-2006A-000

NUT

(15) 16400-49220-000

POMPE A HUILE COMPLET
PUMP, ENGINE OIL

(16) 16491-31300-000

O RING

(17) 09103-06045-000

VIS 6X32
BOLT

(18) 16331-49000-000

PIGNON ENTRAINEMENT DU POMPE
PIGNON

(19) 08221-10185-000

RONDELLE
WASHER

(20) 09261-04009-000

BOULON 4X15.8
PIN 16X10

(21) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(22) 16520-49200-000

CRIBLE D'HUILE
STRAINER, ENGINE OIL

(23) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

	Référence	Désignation	Qté
# 1	11511-49201-000 1151149201000 1151149201000	CARTER D'HUILE PAN, OIL	Non disponible	0,00 €
# 2	11489-49200-000 11489-49201-H17 1148949200000	JOINT CARTER D'HUILE GASKET, OIL PAN	17,61 €
# 3	09280-13001-000 0928013001000 0928013001000	JOINT TORIQUE O RING	3,55 €
# 4	01517-06254-000 01550-0625B-000 0151706254000	BOLT BOLT, CENTER	2,73 €
# 5	09247-14001-000 09247-14002-000 0924714001000	PLUG BOLT	5,23 €
# 6	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 7	16510-45040-000 1651045040000 1651045040000	FILTRE D'HUILE FILTER, ENGINE OIL	Non disponible	0,00 €
# 8	16518-49200-000 1651849200000 1651849200000	JOINT TORIQUE O RING	12,71 €
# 9	09440-32004-000 0944032004000 0944032004000	RESSORT SPRING	2,24 €
# 10	16531-00A00-000 1653100A00000 1653100A00000	CAP, ENGINE OIL FILTER CAP	Non disponible	0,00 €
# 11	01421-06258-000 01421-06257-000 0142106258000	BOLT, STUD STUD BOLT (L:25)	3,35 €
# 12	08313-11065-000 0831311065000 0831311065000	NUT NUT, CENTER	Non disponible	0,00 €
# 13	08322-21064-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 14	08313-21065-000 08313-2006A-000 0831321065000	NUT	2,66 €
# 15	16400-49220-000 1640049220000 1640049220000	POMPE A HUILE COMPLET PUMP, ENGINE OIL	Non disponible	0,00 €
# 16	16491-31300-000 1649131300000 1649131300000	O RING	16,68 €
# 17	09103-06045-000 0910306045000 0910306045000	VIS 6X32 BOLT	2,95 €
# 18	16331-49000-000 1633149000000 1633149000000	PIGNON ENTRAINEMENT DU POMPE PIGNON	Non disponible	0,00 €
# 19	08221-10185-000 0822110185000 0822110185000	RONDELLE WASHER	1,97 €
# 20	09261-04009-000 0926104009000 0926104009000	BOULON 4X15.8 PIN 16X10	1,75 €
# 21	08331-31109-000 0833131109000 0833131109000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 22	16520-49200-000 1652049200000 1652049200000	CRIBLE D'HUILE STRAINER, ENGINE OIL	46,45 €
# 23	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE - FILTRE A HUILE de votre Suzuki de GSX-E. Nous restons à votre disposition pour toute question.
