Cylindrée

Modèle

Année

Finition

Catalogue pièces

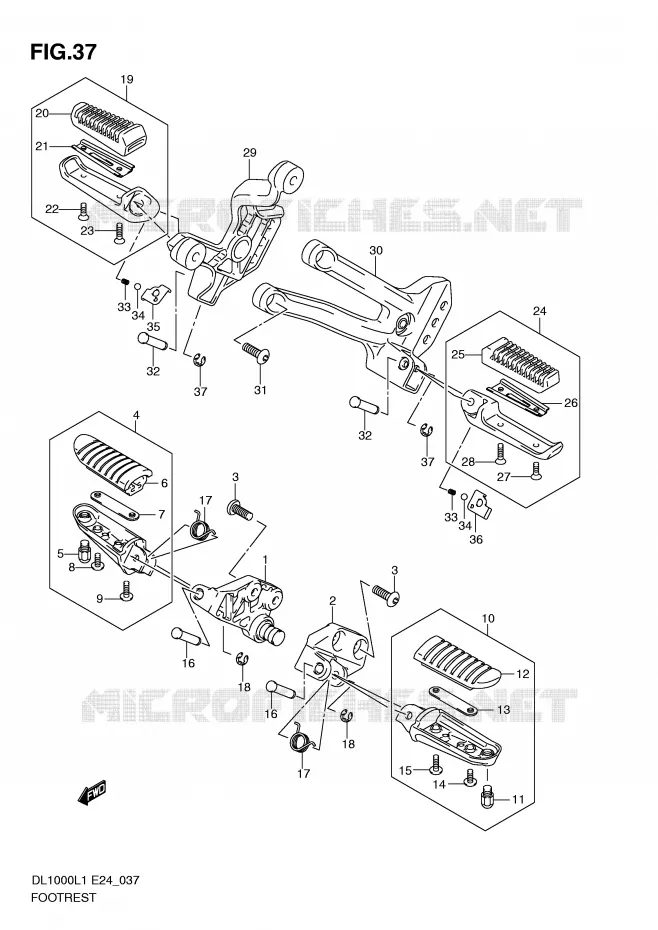

Vue éclatée

CADRE

REPOSE PIED POUR SUZUKI V-STROM 1000 2011

PORTE PAQUET

(1) 43510-06G10-YAP

BRACKET,FR FOOTREST,R
PLATINE DROITE

(2) 43521-06G10-YAP

BRACKET,FOOTREST DL1000/-L4
PLATINE DROITE

(3) 09106-08150-000

BOLT
BOLT (8X23)

(4) 43501-06G10-000

FOOTREST ASSY. FRONT RH
REPOSE PIED COMPLET

(5) 43576-07D01-000

BOLT, BANK SENSOR

(6) 43551-06G00-000

RUBBER,FOOTREST
RUBBER

(7) 43552-06G00-000

PLATE,FR FOOTREST RUBBER
WASHER,THRUST

(8) 02142-0516B-000

SCREW
SCREW, OUTER

(9) 02142-0520A-000

SCREW. SEAT TAIL COVER BRKT
SCREW

(10) 43502-06G10-000

FOOTREST ASSY, FRONT LH

(11) 43576-07D01-000

BOLT, BANK SENSOR

(12) 43551-06G00-000

RUBBER,FOOTREST
RUBBER

(13) 43552-06G00-000

PLATE,FR FOOTREST RUBBER
WASHER,THRUST

(14) 02142-0516B-000

SCREW
SCREW, OUTER

(15) 02142-0520A-000

SCREW. SEAT TAIL COVER BRKT
SCREW

(16) 09208-08016-000

PIN
PIN 16X10

(17) 09448-18022-000

RESSORT DE REPOSE PIED
SPRING

(18) 08332-1106B-000

E RING

(19) 43600-42F10-000

FOOTREST ASSY. PILLION RH
REPOSE PIED

(20) 43612-31300-000

CAOUTCHOUC REPOSE PIED ARRIERE
RUBBER

(21) 43632-45501-000

PLAQUE
PLATE, STOP

(22) 02122-05127-000

VIS 5X12MM
SCREW, OUTER

(23) 02122-0516A-000

SCREW. INNER
SCREW

(24) 43700-42F10-000

FOOTREST ASSY, PILLION LH

(25) 43612-31300-000

CAOUTCHOUC REPOSE PIED ARRIERE
RUBBER

(26) 43632-45501-000

PLAQUE
PLATE, STOP

(27) 02122-05127-000

VIS 5X12MM
SCREW, OUTER

(28) 02122-0516A-000

SCREW. INNER
SCREW

(29) 43811-06G01-YAP

RH PILLION BRACKET
SUPPORT

(30) 43821-06G01-YAP

LH PILLION BRACKET
SUPPORT

(31) 09106-08150-000

BOLT
BOLT (8X23)

(32) 09208-08010-000

BOULON
PIN 16X10

(33) 09440-05005-000

RESSORT
SPRING

(34) 06111-07004-000

BALL 7/32 AKS
BALL

(35) 43816-42F10-000

PLAQUE
PLATE, FOOTREST RH

(36) 43826-42F10-000

PLAQUE
RONDELLE

(37) 08332-1106B-000

E RING

	Référence	Désignation	Qté
# 1	43510-06G01-YAP 43510-06G10-YAP 4351006G01YAP	BRACKET, FR FOOTREST, R PLATINE DROITE	83,73 €
# 2	43521-06G01-YAP 43521-06G10-YAP 4352106G01YAP	BRACKET, FOOTREST DL1000/-L4 PLATINE DROITE	72,88 €
# 3	09106-08150-000 0910608150000 0910608150000	BOLT BOLT (8X23)	3,84 €
# 4	43501-06G10-000 4350106G10000 4350106G10000	FOOTREST ASSY. FRONT RH REPOSE PIED COMPLET	142,27 €
# 5	43576-07D01-000 4357607D01000 4357607D01000	BOLT, BANK SENSOR	9,40 €
# 6	43551-06G00-000 4355106G00000 4355106G00000	RUBBER, FOOTREST RUBBER	14,15 €
# 7	43552-06G00-000 4355206G00000 4355206G00000	PLATE, FR FOOTREST RUBBER WASHER, THRUST	9,48 €
# 8	02142-0516A-000 02142-0516B-000 021420516A000	SCREW SCREW, OUTER	2,42 €
# 9	02142-0520A-000 021420520A000 021420520A000	SCREW. SEAT TAIL COVER BRKT SCREW	1,51 €
# 10	43502-06G10-000 4350206G10000 4350206G10000	FOOTREST ASSY, FRONT LH	186,36 €
# 11	43576-07D01-000 4357607D01000 4357607D01000	BOLT, BANK SENSOR	9,40 €
# 12	43551-06G00-000 4355106G00000 4355106G00000	RUBBER, FOOTREST RUBBER	14,15 €
# 13	43552-06G00-000 4355206G00000 4355206G00000	PLATE, FR FOOTREST RUBBER WASHER, THRUST	9,48 €
# 14	02142-0516A-000 02142-0516B-000 021420516A000	SCREW SCREW, OUTER	2,42 €
# 15	02142-0520A-000 021420520A000 021420520A000	SCREW. SEAT TAIL COVER BRKT SCREW	1,51 €
# 16	09208-08016-000 0920808016000 0920808016000	PIN PIN 16X10	4,44 €
# 17	09448-18022-000 0944818022000 0944818022000	RESSORT DE REPOSE PIED SPRING	4,24 €
# 18	08332-1106A-000 08332-1106B-000 083321106A000	E RING	1,95 €
# 19	43600-42F10-000 4360042F10000 4360042F10000	FOOTREST ASSY. PILLION RH REPOSE PIED	86,97 €
# 20	43612-31300-000 4361231300000 4361231300000	CAOUTCHOUC REPOSE PIED ARRIERE RUBBER	14,03 €
# 21	43632-45501-000 4363245501000 4363245501000	PLAQUE PLATE, STOP	4,71 €
# 22	02122-0512A-000 02122-05127-000 021220512A000	VIS 5X12MM SCREW, OUTER	2,26 €
# 23	02122-0516A-000 021220516A000 021220516A000	SCREW. INNER SCREW	2,22 €
# 24	43700-42F10-000 4370042F10000 4370042F10000	FOOTREST ASSY, PILLION LH	86,97 €
# 25	43612-31300-000 4361231300000 4361231300000	CAOUTCHOUC REPOSE PIED ARRIERE RUBBER	14,03 €
# 26	43632-45501-000 4363245501000 4363245501000	PLAQUE PLATE, STOP	4,71 €
# 27	02122-0512A-000 02122-05127-000 021220512A000	VIS 5X12MM SCREW, OUTER	2,26 €
# 28	02122-0516A-000 021220516A000 021220516A000	SCREW. INNER SCREW	2,22 €
# 29	43811-06G01-YAP 4381106G01YAP 4381106G01YAP	RH PILLION BRACKET SUPPORT	143,69 €
# 30	43821-06G01-YAP 4382106G01YAP 4382106G01YAP	LH PILLION BRACKET SUPPORT	152,65 €
# 31	09106-08150-000 0910608150000 0910608150000	BOLT BOLT (8X23)	3,84 €
# 32	09208-08010-000 0920808010000 0920808010000	BOULON PIN 16X10	3,17 €
# 33	09440-05005-000 0944005005000 0944005005000	RESSORT SPRING	1,46 €
# 34	06111-07004-000 0611107004000 0611107004000	BALL 7/32 AKS BALL	1,53 €
# 35	43816-42F10-000 4381642F10000 4381642F10000	PLAQUE PLATE, FOOTREST RH	7,58 €
# 36	43826-42F10-000 4382642F10000 4382642F10000	PLAQUE RONDELLE	7,58 €
# 37	08332-1106A-000 08332-1106B-000 083321106A000	E RING	1,95 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki de V-STROM. Nous restons à votre disposition pour toute question.
