CARTER

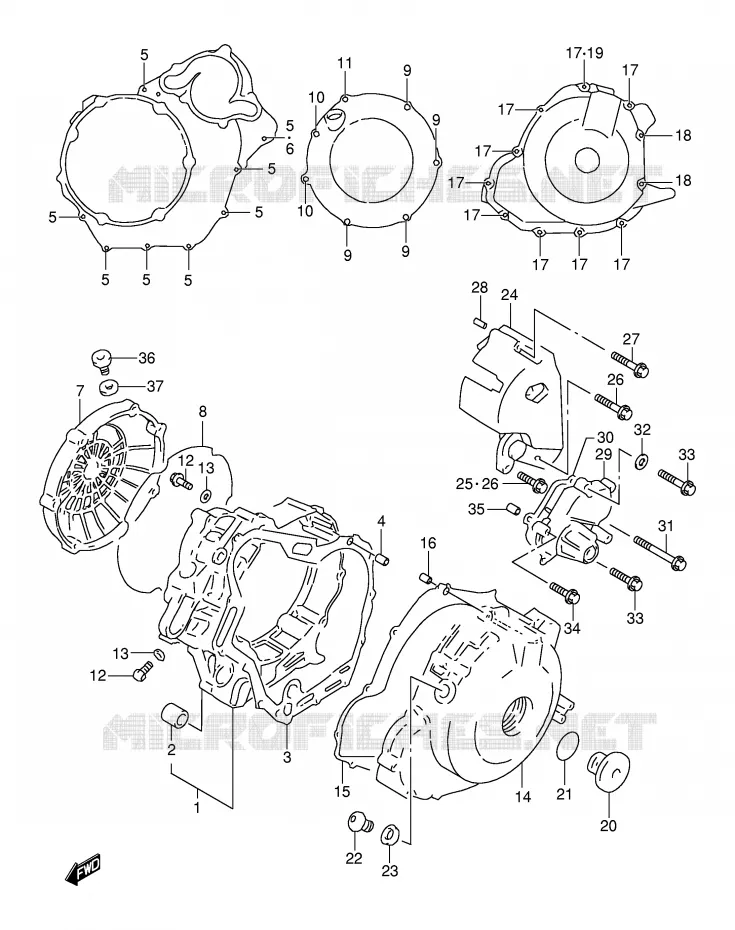

CARTER POUR SUZUKI TL-S 1000 1998

VILEBREQUIN

(1) 11340-02F10-000

COVER COMP,CLUTCH
DISCONTINUED

(2) 11971-33210-000

VERRE CONTROLLE D'HUILE
LENS, OIL LEVEL CHECK

(3) 11482-02F10-000

GASKET
WASHER

(4) 04211-09149-000

DOUILLE
PIN 16X10

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(5) 01547-0630B-000

BOLT
BOLT

(6) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(6) 09168-06024-000

JOINT 5.8X11X1.2
GASKET (5.8X11X1.2)

(7) 11370-02F10-000

COVER COMP,CLUTCH OUTER
COVER, CLUTCH OUTER

(7) KIT1470

KIT1470
DISCONTINUED

(8) 11484-02F00-000

JOINT TORIQUE, COUVERCLE EMBR.
O RING

(8) 11484-02F10-000

O-RING,CLUTCH COVER OUTER
O RING

(9) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

(9) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

(9) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

(9) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

(10) 01547-06757-000

BOLT 6X75
BOLT

(10) 01547-06757-000

BOLT 6X75
BOLT

(10) 01547-0680B-000

BOLT. CRANKCASE
BOLT

(10) 01547-0680B-000

BOLT. CRANKCASE
BOLT

(10) 01547-0680B-000

BOLT. CRANKCASE
BOLT
BOLT. CRANKCASE

(10) 01547-0680B-000

BOLT. CRANKCASE
BOLT
BOLT. CRANKCASE

(11) 01547-06857-000

VIS 6X85MM
BOLT

(12) 01550-0610B-000

BOLT. RH
BOLT

(12) 01550-0610B-000

BOLT. RH
BOLT

(12) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(12) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(12) 01550-0610B-000

BOLT. RH
BOLT

(12) 01550-0610B-000

BOLT. RH
BOLT

(12) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(12) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(13) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(13) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(13) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(13) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(14) 11351-02F03-000

VIS 6X35MM CHROMEE
DISCONTINUED
COVER,MAGNETO

(14) 01547-06357-000

VIS 6X35MM CHROMEE
DISCONTINUED

(15) 11483-02F10-000

GASKET
WASHER

(16) 04211-09149-000

DOUILLE
PIN 16X10

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(18) 01547-06707-000

VIS M6X70
BOLT

(18) 01547-06707-000

VIS M6X70
BOLT

(19) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(19) 09168-06024-000

JOINT 5.8X11X1.2
GASKET (5.8X11X1.2)

(20) 09259-36021-000

COUVERCLE DE VIS,CACHE MAGNETO
SCREW

(21) 09280-33004-000

JOINT TORIQUE D: 3.1, ID: 32.7
O RING (D:3.1,ID:32.7)

(22) 09248-14011-000

BOUCHON
SCREW

(23) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(24) 11360-02F00-000

COUVERCLE DE PIGNON GCH.TL1000
COVER,ENGINE SPROCKET

(25) 01547-06257-000

VIS 6X25MM CHROMEE
BOLT

(26) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(26) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(26) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(26) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(27) 01547-06757-000

BOLT 6X75
BOLT

(28) 04211-09149-000

DOUILLE
PIN 16X10

(29) 11381-02F01-000

COVER,GEAR SHIFT
COUVERCLE

(30) 11485-02F10-000

GASKET
WASHER

(31) 09103-06126-000

VIS 6X105
BOLT

(32) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(32) 09168-06024-000

JOINT 5.8X11X1.2
GASKET (5.8X11X1.2)

(33) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (GREEN)

(33) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (GREEN)

(33) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (GREEN)
BOLT. FINAL GEAR CASE COVER

(33) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (GREEN)
BOLT. FINAL GEAR CASE COVER

(33) 01547-06257-000

VIS 6X25MM CHROMEE
BOLT (CHROME)

(33) 01547-06257-000

VIS 6X25MM CHROMEE
BOLT (CHROME)

(34) 01547-0635B-000

BOLT
BOLT (GREEN)

(34) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT (CHROME)

(35) 04211-09149-000

DOUILLE
PIN 16X10

(36) 09259-20008-XC0

PLUG
PLUG, OIL FILLER

(37) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING

	Référence	Désignation	Qté
# 1	11340-02F00-000 11340-02F10-000 1134002F00000	COVER COMP, CLUTCH DISCONTINUED	821,27 €
# 2	11971-33210-000 1197133210000 1197133210000	VERRE CONTROLLE D'HUILE LENS, OIL LEVEL CHECK	14,77 €
# 3	11482-02F00-000 11482-02F10-000 1148202F00000	GASKET WASHER	28,51 €
# 4	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 5	01547-06303-000 01547-0630B-000 0154706303000	BOLT	3,08 €
# 6	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 GASKET (5.8X13X1.2)	2,53 €
# 6	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 GASKET (5.8X11X1.2)	2,26 €
# 7	11370-02F10-000 1137002F10000 1137002F10000	COVER COMP, CLUTCH OUTER COVER, CLUTCH OUTER	144,30 €
# 7	11370-02F00-000 1137002F00000	KIT1470 DISCONTINUED	Non disponible	0,00 €
# 8	11484-02F00-000 1148402F00000 1148402F00000	JOINT TORIQUE, COUVERCLE EMBR. O RING	26,75 €
# 8	11484-02F10-000 1148402F10000 1148402F10000	O-RING, CLUTCH COVER OUTER O RING	23,52 €
# 9	01547-06307-000 0154706307000 0154706307000	VIS 6X30MM CHROMEE BOLT	2,73 €
# 10	01547-06757-000 0154706757000 0154706757000	BOLT 6X75 BOLT	3,62 €
# 10	01547-06803-000 01547-0680B-000 0154706803000	BOLT. CRANKCASE BOLT	3,62 €
# 11	01547-06857-000 0154706857000 0154706857000	VIS 6X85MM BOLT	2,99 €
# 12	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 13	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 WASHER	1,64 €
# 14	11351-02F00-000 01547-06357-000 1135102F00000	VIS 6X35MM CHROMEE DISCONTINUED	2,66 €
# 14	11351-02F00-000 11351-02F03-000 1135102F00000	VIS 6X35MM CHROMEE DISCONTINUED COVER, MAGNETO	340,95 €
# 15	11483-02F00-000 11483-02F10-000 1148302F00000	GASKET WASHER	15,88 €
# 16	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 17	01547-06357-000 0154706357000 0154706357000	VIS 6X35MM CHROMEE BOLT	2,66 €
# 18	01547-06707-000 0154706707000 0154706707000	VIS M6X70 BOLT	3,13 €
# 19	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 GASKET (5.8X13X1.2)	2,53 €
# 19	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 GASKET (5.8X11X1.2)	2,26 €
# 20	09259-36021-000 0925936021000 0925936021000	COUVERCLE DE VIS, CACHE MAGNETO SCREW	11,25 €
# 21	09280-33004-000 0928033004000 0928033004000	JOINT TORIQUE D: 3.1, ID: 32.7 O RING (D:3.1, ID:32.7)	2,91 €
# 22	09248-14005-000 09248-14011-000 0924814005000	BOUCHON SCREW	4,82 €
# 23	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET, 13.8X18.8X0.4	2,64 €

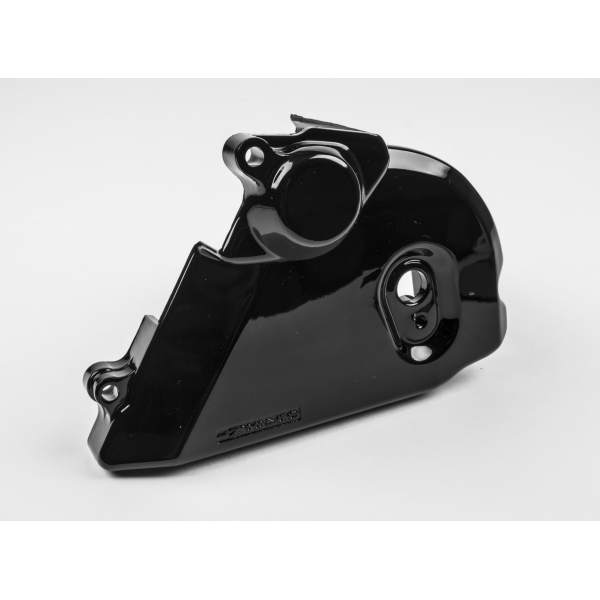

# 24	11360-02F00-000 1136002F00000 1136002F00000	COUVERCLE DE PIGNON GCH.TL1000 COVER, ENGINE SPROCKET	Non disponible	0,00 €
# 25	01547-06257-000 0154706257000 0154706257000	VIS 6X25MM CHROMEE BOLT	2,73 €
# 26	01547-06357-000 0154706357000 0154706357000	VIS 6X35MM CHROMEE BOLT	2,66 €
# 27	01547-06757-000 0154706757000 0154706757000	BOLT 6X75 BOLT	3,62 €
# 28	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 29	11381-02F00-000 11381-02F01-000 1138102F00000	COVER, GEAR SHIFT COUVERCLE	76,72 €
# 30	11485-02F00-000 11485-02F10-000 1148502F00000	GASKET WASHER	7,70 €
# 31	09103-06126-000 0910306126000 0910306126000	VIS 6X105 BOLT	4,19 €
# 32	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 GASKET (5.8X13X1.2)	2,53 €
# 32	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 GASKET (5.8X11X1.2)	2,26 €
# 33	01547-06253-000 01547-0625B-000 0154706253000	BOLT. FINAL GEAR CASE COVER BOLT (GREEN)	2,73 €
# 33	01547-06257-000 0154706257000 0154706257000	VIS 6X25MM CHROMEE BOLT (CHROME)	2,73 €
# 34	01547-06353-000 01547-0635B-000 0154706353000	BOLT BOLT (GREEN)	3,08 €
# 34	01547-06357-000 0154706357000 0154706357000	VIS 6X35MM CHROMEE BOLT (CHROME)	2,66 €
# 35	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 36	09259-20008-000 09259-20008-XC0 0925920008000	PLUG PLUG, OIL FILLER	6,50 €
# 37	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING	2,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki TLS 1000 de TL-S. Nous restons à votre disposition pour toute question.
