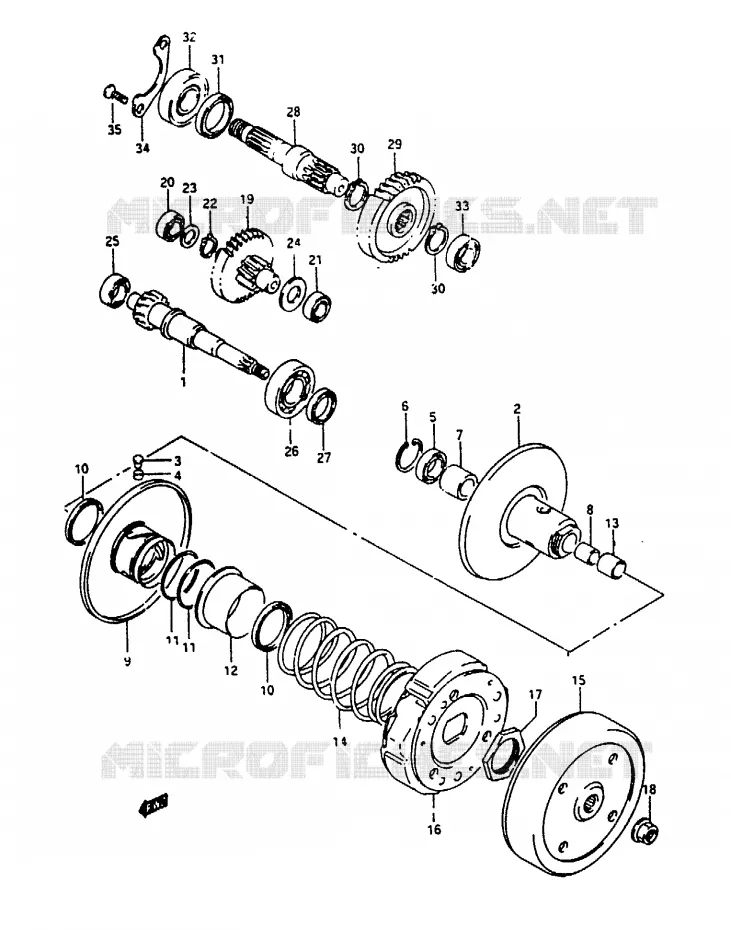

Vue éclatée

TRANSMISSION (1)

TRANSMISSION (2) POUR SUZUKI ADDRESS 100 1994

KICK

(1) 24131-41D10-000

VEIO
SHAFT,DRIVE (NT:14)

(2) 21210-41D12-000

FACE COMP,FIXED DRIVEN
FACE,FIXED DRIVEN

(3) 09201-05006-000

BOULON
PIN 16X10

(4) 09180-05042-000

DOUILLE 5X8X3.5
SPACER (6X8X3.5)

(5) 09262-15028-000

ROULEMENT A BILLE 15X28X7
BALL BEARING 15X28X7

(6) 08331-41289-000

CIRCLIP

(7) 09263-17042-000

ROULEMENT A AIGUIL. 17X25X16.7
BEARING (17X25X16.7)

(8) 09180-12129-000

DOUILLE 12X17X19
SPACER,12X17X19

(9) 21240-41D10-000

FLASQUE
FACE,MOVABLE DRIVEN

(10) 09284-34002-000

SIMMER 34X39X3
OIL SEAL (34X41X4)

(11) 09280-41005-000

JOINT TORIQUE D: 4.6, ID: 41.9
O RING (D 4 6,ID41.9)

(12) 21471-03A11-000

SHEET,MOVABLE DRIVEN
SHEET,MOVABLE FACE

(13) 21213-41D03-000

DOUILLE
SPACER,FIXED DRIVEN FACE

(14) 09440-52007-000

RESSORT, FORCE CENTRIF. AY50
SPRING

(15) 21220-41D02-000

CLOCHE
HOUSING,CLUTCH

(16) 21501-41D90-000

CLUTCH ASSY,SHOE
CLUTCH ASSY,SHOE (NA)

(17) 09140-28004-000

ECROU 28MM
NUT

(18) 08316-1010B-000

NUT

(19) 24150-41D20-000

SHAFT,IDLE (NT:31/10)

(20) 08113-6201B-000

BEARING

(21) 09263-16012-000

ROULEMENT A AIGUILLE
ROLLER BEARING 16X22X12

(22) 08331-3115A-000

CIRCLIP

(23) 08211-16301-000

WASHER
THRUST WASHER

(24) 09181-12167-000

RONDELLE 12X20X1.0
WASHER

(25) 09262-15031-000

ROULEMENT
BALL BEARING 15X35X11

(26) 09262-20121-000

ROULEMENT A BILLE 20X47X14
BEARING (20X47X14)

(27) 09283-20073-000

OIL SEAL
SEAL,20X28X5

(28) 24141-41D00-000

VEIO
SHAFT,REAR AXLE

(29) 24371-41D00-000

GEAR,FINAL DRIVEN (NT:35)

(30) 08331-31229-000

CIRCLIP

(31) 09283-27010-000

SIMMER 27X40X6
OIL SEAL (27X40X6)

(32) 08130-62047-000

ROULEMENT A BILLE
BEARING

(33) 08110-62030-000

ROULEMENT A BILLE 17X40X12
BEARING

(34) 24751-07900-000

TOLE FIXATION DE ROULEMENT
RETAINER,REAR AXLE SHAFT BEARING

(35) 02122-0616B-000

SCREW. INTAKE PIPE
SCREW

	Référence	Désignation	Qté
# 1	24131-41D10-000 2413141D10000 2413141D10000	VEIO SHAFT, DRIVE (NT:14)	92,48 €
# 2	21210-41D11-000 21210-41D12-000 2121041D11000	FACE COMP, FIXED DRIVEN FACE, FIXED DRIVEN	95,85 €
# 3	09201-05006-000 0920105006000 0920105006000	BOULON PIN 16X10	3,13 €
# 4	09180-05042-000 0918005042000 0918005042000	DOUILLE 5X8X3.5 SPACER (6X8X3.5)	4,86 €
# 5	09262-15028-000 0926215028000 0926215028000	ROULEMENT A BILLE 15X28X7 BALL BEARING 15X28X7	39,26 €
# 6	08331-41286-000 08331-41289-000 0833141286000	CIRCLIP	2,82 €
# 7	09263-17042-000 0926317042000 0926317042000	ROULEMENT A AIGUIL. 17X25X16.7 BEARING (17X25X16.7)	24,93 €
# 8	09180-12129-000 0918012129000 0918012129000	DOUILLE 12X17X19 SPACER, 12X17X19	18,30 €
# 9	21240-41D10-000 2124041D10000 2124041D10000	FLASQUE FACE, MOVABLE DRIVEN	74,54 €
# 10	09284-34002-000 0928434002000 0928434002000	SIMMER 34X39X3 OIL SEAL (34X41X4)	7,50 €
# 11	09280-41005-000 0928041005000 0928041005000	JOINT TORIQUE D: 4.6, ID: 41.9 O RING (D 4 6, ID41.9)	2,99 €
# 12	21471-03A03-000 21471-03A11-000 2147103A03000	SHEET, MOVABLE DRIVEN SHEET, MOVABLE FACE	9,56 €
# 13	21213-41D03-000 2121341D03000 2121341D03000	DOUILLE SPACER, FIXED DRIVEN FACE	15,24 €
# 14	09440-52007-000 0944052007000 0944052007000	RESSORT, FORCE CENTRIF. AY50 SPRING	29,39 €
# 15	21220-41D01-000 21220-41D02-000 2122041D01000	CLOCHE HOUSING, CLUTCH	92,97 €
# 16	21501-41D20-000 21501-41D90-000 2150141D20000	CLUTCH ASSY, SHOE CLUTCH ASSY, SHOE (NA)	181,42 €
# 17	09140-28004-000 0914028004000 0914028004000	ECROU 28MM NUT	6,90 €
# 18	08316-10103-000 08316-1010B-000 0831610103000	NUT	3,35 €
# 19	24150-41D20-000 2415041D20000 2415041D20000	SHAFT, IDLE (NT:31/10)	Non disponible	0,00 €
# 20	08113-62017-000 08113-6201B-000 0811362017000	BEARING	14,11 €
# 21	09263-16012-000 0926316012000 0926316012000	ROULEMENT A AIGUILLE ROLLER BEARING 16X22X12	16,61 €
# 22	08331-31156-000 08331-3115A-000 0833131156000	CIRCLIP	2,62 €
# 23	08211-16301-000 0821116301000 0821116301000	WASHER THRUST WASHER	2,60 €
# 24	08211-12201-000 09181-12167-000 0821112201000	RONDELLE 12X20X1.0 WASHER	3,08 €
# 25	09262-15017-000 09262-15031-000 0926215017000	ROULEMENT BALL BEARING 15X35X11	21,21 €
# 26	09262-20069-000 09262-20121-000 0926220069000	ROULEMENT A BILLE 20X47X14 BEARING (20X47X14)	36,54 €
# 27	09283-20052-000 09283-20073-000 0928320052000	OIL SEAL SEAL, 20X28X5	8,85 €
# 28	24141-41D00-000 2414141D00000 2414141D00000	VEIO SHAFT, REAR AXLE	104,08 €
# 29	24371-41D00-000 2437141D00000 2437141D00000	GEAR, FINAL DRIVEN (NT:35)	Non disponible	0,00 €
# 30	08331-31226-000 08331-31229-000 0833131226000	CIRCLIP	2,29 €
# 31	09283-27010-000 0928327010000 0928327010000	SIMMER 27X40X6 OIL SEAL (27X40X6)	8,52 €
# 32	08130-62047-000 0813062047000 0813062047000	ROULEMENT A BILLE BEARING	23,67 €
# 33	08110-62030-000 0811062030000 0811062030000	ROULEMENT A BILLE 17X40X12 BEARING	15,66 €
# 34	24751-07900-000 2475107900000 2475107900000	TOLE FIXATION DE ROULEMENT RETAINER, REAR AXLE SHAFT BEARING	5,15 €
# 35	02122-06163-000 02122-0616B-000 0212206163000	SCREW. INTAKE PIPE SCREW	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION (2) de votre Suzuki de ADDRESS. Nous restons à votre disposition pour toute question.
