ALLUMAGE ROTOR - STATOR (E2)

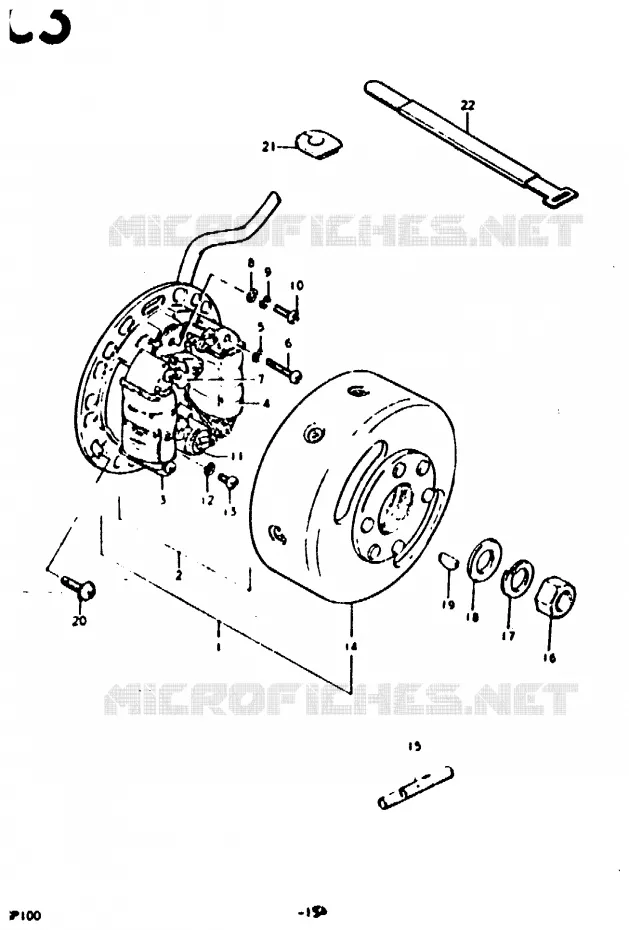

ALLUMAGE ROTOR - STATOR (E24) POUR SUZUKI GP 100 1992

BATTERIE

(1) 32100-48010-000

MAGNETO ASSY

(2) 32101-48010-000

STATOR ASSY
STATOR

(3) 32120-48010-000

COIL, LIGHTING

(4) 32140-48010-000

BOBINE D'ALLUMAGE PRIMAIRE
COIL, PRIMARY

(5) 08321-0104A-000

WASHER,LOCK
RONDELLE *

(6) 02112-0425B-000

.SCREW

(7) 32240-43012-000

RUPTEUR

(8) 08322-01047-000

WASHER
LOCK WASHER

(9) 08321-0104A-000

WASHER,LOCK
RONDELLE *

(10) 09125-04001-000

VIS
SCREW

(11) 32341-43012-000

CONDENSATEUR

(12) 08321-0104A-000

WASHER,LOCK
RONDELLE *

(13) 02112-04107-000

.SCREW

(14) 32102-48010-000

FLYWHEEL, MAGNETO

(15) 37132-03000-000

RACCORD DE CABLE
CONNECTOR, MAGNETO PRIMARY

(16) 09140-10041-000

NUT
ECROU *

(17) 08321-01107-000

BAGUE DE RESSORT 10MM
.LOCK WASHER

(18) 08322-01107-000

RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD

(19) 08341-31039-000

CLAVETTE
KEY

(20) 09139-05011-000

VIS
SCREW

(21) 09309-09007-000

GROMMET

(22) 09407-18302-000

CLAMP
CLAMP (L:180)

	Référence	Désignation	Qté
# 1	32100-48010-000 3210048010000 3210048010000	MAGNETO ASSY	Non disponible	0,00 €
# 2	32101-48010-000 3210148010000 3210148010000	STATOR ASSY STATOR	Non disponible	0,00 €
# 3	32120-48010-000 3212048010000 3212048010000	COIL, LIGHTING	Non disponible	0,00 €
# 4	32140-48010-000 3214048010000 3214048010000	BOBINE D'ALLUMAGE PRIMAIRE COIL, PRIMARY	58,63 €
# 5	08321-21048-000 08321-0104A-000 0832121048000	WASHER, LOCK RONDELLE *	2,42 €
# 6	02112-04258-000 02112-0425B-000 0211204258000	.SCREW	2,62 €
# 7	32240-43012-000 3224043012000 3224043012000	RUPTEUR	35,56 €
# 8	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,46 €
# 9	08321-21048-000 08321-0104A-000 0832121048000	WASHER, LOCK RONDELLE *	2,42 €
# 10	09125-04001-000 0912504001000 0912504001000	VIS SCREW	5,52 €
# 11	32341-43012-000 3234143012000 3234143012000	CONDENSATEUR	Non disponible	0,00 €
# 12	08321-21048-000 08321-0104A-000 0832121048000	WASHER, LOCK RONDELLE *	2,42 €
# 13	02112-04108-000 02112-04107-000 0211204108000	.SCREW	1,80 €
# 14	32102-48010-000 3210248010000 3210248010000	FLYWHEEL, MAGNETO	Non disponible	0,00 €
# 15	37132-03000-000 3713203000000 3713203000000	RACCORD DE CABLE CONNECTOR, MAGNETO PRIMARY	Non disponible	0,00 €
# 16	09140-10003-000 09140-10041-000 0914010003000	NUT ECROU *	3,26 €
# 17	08321-21108-000 08321-01107-000 0832121108000	BAGUE DE RESSORT 10MM .LOCK WASHER	2,40 €
# 18	08322-21108-000 08322-01107-000 0832221108000	RONDELLE 10MM WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD	2,42 €
# 19	08341-31039-000 0834131039000 0834131039000	CLAVETTE KEY	2,46 €
# 20	09139-05011-000 0913905011000 0913905011000	VIS SCREW	3,13 €
# 21	09309-09007-000 0930909007000 0930909007000	GROMMET	4,15 €
# 22	09407-18301-000 09407-18302-000 0940718301000	CLAMP CLAMP (L:180)	4,15 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
