COLONNE DE DIRECTION

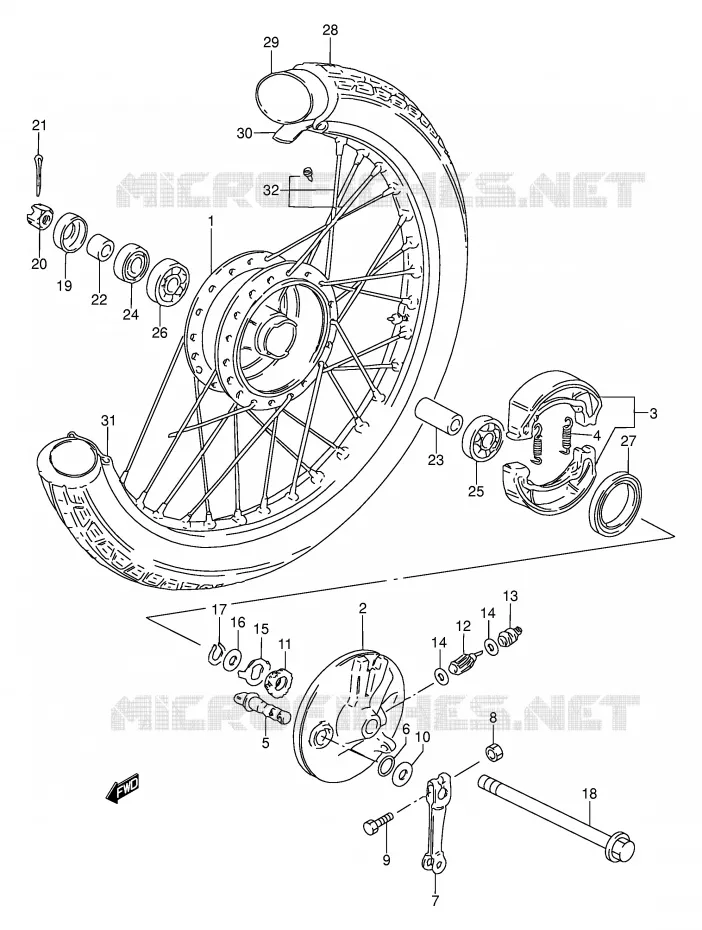

ROUE AVANT POUR SUZUKI AP 100 1994

BRAS OSCILLANT ARRIERE (E94,P9,P48) REFER TO FIG.40 (G-7) FOR P36

(1) 54110-46002-000

HUB FRONT WHEEL
DRUM, FRONT HUB

(2) 54210-23452-000

PANEL, FRONT BRAKE ANCHOR

(3) 54401-35880-000

JEU DE 2 MACHOIRES
MOYEU

(3) 54400-35860-000

1 PAIRE MACHOIRES DE FREIN
MOYEU

(3) 54410-35031-000

SHOE, BRAKE

(4) 09443-07044-000

SPRING
SPRING (L:35)

(4) 09443-07025-000

RESSORT DE MACHOIRE DE FREIN
SPRING (L:33)

(5) 54441-29305-000

CLEF DE FREIN
SHAFT, BRAKE CAM

(6) 09280-14011-000

JOINT TORIQUE D:2.5, ID: 13.8
JOINT *

(7) 54451-46110-000

LEVIER DE FREIN
LEVIER

(8) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(9) 09103-06045-000

VIS 6X32
BOLT

(10) 09160-14055-000

WASHER,14.5X22X1.6
WASHER (14.5*22*1.6)

(11) 54611-23202-000

GEAR,SPEEDOMETER
GEAR, SPEEDOMETER (NT:26)

(12) 54621-23201-000

PINION,SPEEDOMETER

(13) 54632-02201-000

DOUILLE
BUSHING, PINION OUTER

(14) 09160-05001-A05

WASHER,5.1X9X0.4
THRUST WASHER (5.1X9X0.4)

(14) 09160-05001-A05

WASHER,5.1X9X0.4
THRUST WASHER (5.1X9X0.4)

(14) 09160-05001-A05

WASHER,5.1X9X0.4
THRUST WASHER (5.1X9X0.4)
WASHER,5.1X9X0.4

(14) 09160-05001-A05

WASHER,5.1X9X0.4
THRUST WASHER (5.1X9X0.4)
WASHER,5.1X9X0.4

(15) 54661-03000-000

ENTRAINEUR
DRIVER, SPEEDOMETER

(16) 09160-16005-000

WASHER
THRUST WASHER (16X22X1)

(17) 08331-3115A-000

CIRCLIP

(18) 54711-03602-000

AXE AVANT
AXLE, FRONT

(19) 54892-0100V-000

DUST SEAL.FR HUB DRUM AX/A100
COVER, HUB DUST SEAL

(20) 09141-10006-000

NUT

(21) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(22) 09180-10003-000

SPACER
SPACER, AXLE, (10X15X12.4)

(23) 09180-10148-000

SPACER
DISCONTINUED

(24) 09284-15001-000

SIMMER 15X31X9.5
OIL SEAL (15X31X9.50)

(25) 08143-63007-000

ROULEMENT A BILLE
BEARING, LH

(26) 08113-62000-000

NACHI B1 10X30X9
BEARING, RH

(27) 09283-43004-000

JOINT
OIL SEAL (43X58X7)

(28) 55100-14012-000

PNEU ZR50SX,E,H 2.50X18 IRC
TIRE, FRONT (2.50-18) IRC

(29) 55200-14010-000

TUBE 250-18
CHAMBRE A AIR

(30) 55261-26F10-000

PROTECTOR,WHEEL INNER TUBE
PROTECTOR

(31) 55311-12120-000

JANTE AVANT
RIM, WHEEL (1.40X18)

(32) 55320-21200-000

RAYONS

	Référence	Désignation	Qté
# 1	54110-46002-000 5411046002000 5411046002000	HUB FRONT WHEEL DRUM, FRONT HUB	140,59 €
# 2	54210-23452-000 5421023452000 5421023452000	PANEL, FRONT BRAKE ANCHOR	Non disponible	0,00 €
# 3	54400-35860-000 5440035860000 5440035860000	1 PAIRE MACHOIRES DE FREIN MOYEU	46,84 €
# 3	54401-35880-000 5440135880000 5440135880000	JEU DE 2 MACHOIRES MOYEU	53,21 €
# 3	54410-35031-000 5441035031000 5441035031000	SHOE, BRAKE	Non disponible	0,00 €
# 4	09443-07044-000 0944307044000 0944307044000	SPRING SPRING (L:35)	3,48 €
# 4	09443-07025-000 0944307025000 0944307025000	RESSORT DE MACHOIRE DE FREIN SPRING (L:33)	Non disponible	0,00 €
# 5	54441-29305-000 5444129305000 5444129305000	CLEF DE FREIN SHAFT, BRAKE CAM	17,00 €
# 6	09280-14003-000 09280-14011-000 0928014003000	JOINT TORIQUE D:2.5, ID: 13.8 JOINT *	5,86 €
# 7	54451-46110-000 5445146110000 5445146110000	LEVIER DE FREIN LEVIER	13,31 €
# 8	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 9	09103-06045-000 0910306045000 0910306045000	VIS 6X32 BOLT	2,95 €
# 10	09160-14001-000 09160-14055-000 0916014001000	WASHER, 14.5X22X1.6 WASHER (14.5221.6)	2,68 €
# 11	54611-23202-000 5461123202000 5461123202000	GEAR, SPEEDOMETER GEAR, SPEEDOMETER (NT:26)	Non disponible	0,00 €
# 12	54621-23201-000 5462123201000 5462123201000	PINION, SPEEDOMETER	Non disponible	0,00 €
# 13	54632-02201-000 5463202201000 5463202201000	DOUILLE BUSHING, PINION OUTER	12,28 €
# 14	09160-05001-000 09160-05001-A05 0916005001000	WASHER, 5.1X9X0.4 THRUST WASHER (5.1X9X0.4)	1,89 €
# 15	54661-03000-000 5466103000000 5466103000000	ENTRAINEUR DRIVER, SPEEDOMETER	6,26 €
# 16	09160-16005-000 0916016005000 0916016005000	WASHER THRUST WASHER (16X22X1)	1,91 €
# 17	08331-31156-000 08331-3115A-000 0833131156000	CIRCLIP	2,62 €
# 18	54711-03602-000 5471103602000 5471103602000	AXE AVANT AXLE, FRONT	21,92 €
# 19	54892-01000-000 5489201000000	DUST SEAL.FR HUB DRUM AX/A100 COVER, HUB DUST SEAL	Non disponible	0,00 €
# 20	09141-10006-000 0914110006000 0914110006000	NUT	3,15 €
# 21	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €
# 22	09180-10003-000 0918010003000 0918010003000	SPACER SPACER, AXLE, (10X15X12.4)	Non disponible	0,00 €
# 23	09180-10005-000 09180-10148-000 0918010005000	SPACER DISCONTINUED	5,66 €
# 24	09284-15001-000 0928415001000 0928415001000	SIMMER 15X31X9.5 OIL SEAL (15X31X9.50)	4,50 €
# 25	08143-63007-000 0814363007000 0814363007000	ROULEMENT A BILLE BEARING, LH	Non disponible	0,00 €
# 26	08113-62007-000 08113-62000-000 0811362007000	NACHI B1 10X30X9 BEARING, RH	12,93 €
# 27	09285-43001-000 09283-43004-000 0928543001000	JOINT OIL SEAL (43X58X7)	10,32 €
# 28	55100-14012-000 5510014012000 5510014012000	PNEU ZR50SX, E, H 2.50X18 IRC TIRE, FRONT (2.50-18) IRC	Non disponible	0,00 €
# 29	55200-14010-000 5520014010000 5520014010000	TUBE 250-18 CHAMBRE A AIR	Non disponible	0,00 €
# 30	55261-11010-000 55261-26F10-000 5526111010000	PROTECTOR, WHEEL INNER TUBE PROTECTOR	5,83 €
# 31	55311-12120-000 5531112120000 5531112120000	JANTE AVANT RIM, WHEEL (1.40X18)	59,14 €
# 32	55320-21200-000 5532021200000 5532021200000	RAYONS	38,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
